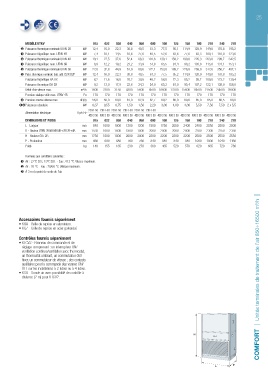

25

MODÈLE UTNV 015 022 030 040 050 080 100 125 150 180 210 240 270
❷ Puissance thermique nominale UTNV 2R kW 12,4 16,0 22,3 30,8 40,5 61,3 77,5 95,1 114,9 128,9 149,8 170,8 195,2
❶ Puissance frigorifique nom. UTNV 4R kW 7,4 10,1 14,5 18,8 27,6 40,5 52,6 63,6 77,6 83,3 100,1 110,0 123,6
❷ Puissance thermique nominale UTNV 4R kW 19,1 27,5 37,6 52,4 68,3 101,6 130,1 159,2 190,8 226,3 263,0 299,7 342,5
❶ Puissance frigorifique nom. UTNV 6R kW 8,9 12,2 19,2 23,2 33,9 51,8 65,5 81,4 98,2 103,8 115,0 131,1 153,1
❷ Puissance thermique nominale UTNV 6R kW 22,8 32,8 44,9 61,9 80,6 122,1 153,8 189,2 226,8 269,0 312,6 356,2 407,1
❷ Puiss. thermique nominale batt. add. B2R-B2P kW 12,4 16,0 22,3 30,8 40,5 61,3 77,5 95,2 114,9 128,9 149,8 170,8 195,2
Puissance frigorifique BA DX kW 8,2 11,6 16,0 20,2 30,6 48,2 58,0 72,3 85,2 95,7 109,0 123,2 139,4
Puissance thermique BA DX kW 9,2 13,0 17,9 22,6 34,3 54,0 65,2 81,0 95,4 107,2 122,1 138,0 158,0
Débit d’air vitesse max. m³/h 1600 2300 3150 4300 5600 8500 10600 13100 15600 18500 21500 24500 28000
Pression statique utile max. UTNV 4R Pa 170 170 170 170 170 170 170 170 170 170 170 170 170
❸ Pression sonore vitesse max. dB(A) 56,0 58,0 60,0 61,0 62,9 62,7 69,2 66,0 64,6 65,0 65,8 66,5 68,0
❶❷Puissance absorbée kW 0,37 0,55 0,75 1,50 1,50 2,20 3,00 4,00 4,00 5,50 7,50 7,50 2 x 5,5
230-1-50 230-1-50 230-1-50 230-1-50 230-1-50 230-1-50
Alimentation électrique V-ph-Hz
400-3-50 400-3-50 400-3-50 400-3-50 400-3-50 400-3-50 400-3-50 400-3-50 400-3-50 400-3-50 400-3-50 400-3-50 400-3-50
DIMENSIONS ET POIDS 015 022 030 040 050 080 100 125 150 180 210 240 270
L - Largeur mm 840 1000 1000 1200 1200 1500 1750 2050 2400 2400 2850 2800 2800
H - Hauteur UTNV 2R/4R/6R/4R+2R/2R+4R mm 1530 1600 1600 1800 1800 2000 2000 2000 2000 2300 2300 2350 2350
H - Hauteur 6R+2R mm 1730 1800 1800 2000 2000 2200 2200 2200 2200 2500 2500 2550 2550
P - Profondeur mm 660 680 680 760 760 840 840 840 840 1000 1000 1040 1160
Poids kg 140 155 165 230 270 360 465 520 570 620 665 720 780

Données aux conditions suivantes :
❶ Air : 27°C B.S.; 19°C B.H. - Eau: 7/12 °C. Vitesse maximum.
❷ Air : 20 °C - Eau : 70/60 °C. Vitesse maximum.
❸ À 3 m du point de sortie de l’air.

Accessoires fournis séparément
• KGA - Grille de reprise en aluminium.
• KGZ - Grille de reprise en acier galvanisé.

Contrôles fournis séparément
• KTCV2 - Panneau de commande et de
réglage comprenant : un interrupteur ON/
ventilation continue/ventilation avec thermostat,
un thermostat ambiant, un commutateur été/
hiver, un commutateur de vitesse ; des contacts
auxiliaires pour la commande des vannes ON/
OFF sur les installations à 2 tubes ou à 4 tubes.
• KSO - Sonde air avec possibilité de contrôle à
distance (2 m) pour KTCV2. COMFORT | Unités terminales de traitement de l’air 850÷16500 m 3 /h |

H

L P
