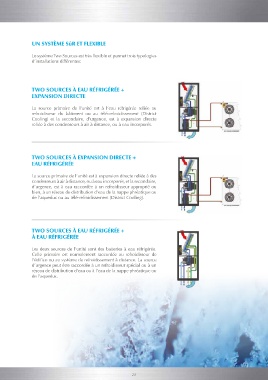

Page 357 - 3K_e-Catalogue 2018
P. 357
UN SYSTÈME SûR ET FLEXIBLE
Le système Two Sources est très flexible et permet trois typologies
d’installations différentes:
TWO SOURCES À EAU RÉFRIGÉRÉE +
EXPANSION DIRECTE
La source primaire de l’unité est à l’eau réfrigérée reliée au
refroidisseur du bâtiment ou au télé-refroidissement (District
Cooling) et la secondaire, d’urgence, est à expansion directe
reliée à des condenseurs à air à distance, ou à eau incorporés.
TWO SOURCES À EXPANSION DIRECTE +
EAU RÉFRIGÉRÉE
La source primaire de l’unité est à expansion directe reliée à des
condenseurs à air à distance, ou à eau incorporés, et la secondaire,
d’urgence, est à eau raccordée à un refroidisseur approprié ou
bien, à un réseau de distribution d’eau de la nappe phréatique ou
de l’aqueduc ou au télé-refroidissement (District Cooling).
TWO SOURCES À EAU RÉFRIGÉRÉE +
À EAU RÉFRIGÉRÉE
Les deux sources de l’unité sont des batteries à eau réfrigérée.
Celle primaire est normalement raccordée au refroidisseur de
l’édifice ou au système de refroidissement à distance. La source
d’urgence peut être raccordée à un refroidisseur spécial ou à un
réseau de distribution d’eau ou à l’eau de la nappe phréatique ou
de l’aqueduc.
