Page 360 - 3K_e-Catalogue 2018

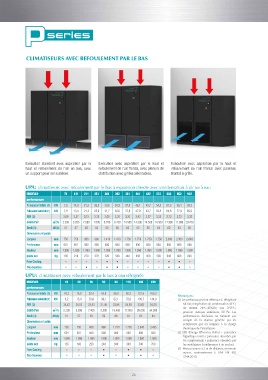

CLIMATISEURS AVEC REFOULEMENT PAR LE BAS

Exécution standard avec aspiration par le Exécution avec aspiration par le haut et Exécution avec aspiration par le haut et
haut et refoulement de l’air en bas, avec refoulement de l'air frontal, avec plenum de refoulement de l'air frontal avec panneau
un support pour sol surélevé. distribution avec grilles orientables. frontal à grille.

UPA: climatiseurs avec refoulement par le bas à expansion directe avec condensation à air ou à eau
MODÈLES 71 141 211 251 301 302 361 461 422 512 662 852 932
performances
Puissance totale (1) kW 7,8 14,9 21,3 26,8 33,6 30,9 37,8 48,1 43,7 54,2 67,3 90,1 93,3
Puissance sensible (1) kW 7,6 13,4 21,3 25,6 31,7 30,6 37,8 47,9 43,7 52,8 64,8 77,0 85,0
EER (2) 3,69 3,37 3,15 3,18 3,08 3,20 3,30 3,43 3,27 3,25 3,13 3,33 3,53
3
débit d'air m /h 2.200 3.200 7.000 7.000 8.700 8.700 14.500 14.500 14.500 14.500 17.900 17.900 20.700
Bruit (3) dB(A) 51 57 62 62 60 60 65 65 65 64 62 63 60
Dimensions et poids
Largeur mm 750 750 860 860 1.410 1.410 1.750 1.750 1.750 1.750 2.300 2.300 2.640
Profondeur mm 601 601 880 880 880 880 880 880 880 880 880 880 880
Hauteur mm 1.990 1.990 1.990 1.990 1.990 1.990 1.990 1.990 1.990 1.990 1.990 1.990 1.990
poids net kg 180 210 270 270 320 340 440 450 450 500 640 660 860
Free Cooling
Two Sources

UPU: climatiseurs avec refoulement par le bas à eau réfrigérée
MODÈLES 10 20 30 50 80 110 160 220
performances
Puissance totale (1) kW 10,2 18,0 32,4 43,6 66,8 80,2 121,9 160,3
Remarques :
Puissance sensible (1) kW 9,2 15,4 29,8 38,1 62,1 72,0 109,7 144,0 (1) Les performances font référence à: réfrigérant
EER (2) 34,42 28,52 22,83 21,48 23,95 24,29 23,62 24,29 R410a; température de condensation 45°C;
air entrant 24°C-45%Hr; eau 7/12°C;
3
débit d'air m /h 2.200 3.200 7.400 8.200 15.400 17.000 26.000 34.000 pression statique extérieure 30 Pa. Les
Bruit (3) dB(A) 51 57 63 59 66 61 63 64 performances déclarées ne tiennent pas
Dimensions et poids compte de la chaleur générée par les
ventilateurs qui est sommée à la charge
Largeur mm 750 750 860 860 1.750 1.750 2.640 3.495 thermique de l'installation.
Profondeur mm 601 601 880 880 880 880 880 880 (2) EER (Energy Efficiency Ratio) = puissance
frigorifique totale / puissance absorbée par
Hauteur mm 1.990 1.990 1.990 1.990 1.990 1.990 1.990 1.990
les compresseurs + puissance absorbée par
poids net kg 155 160 220 240 340 360 540 700 les ventilateurs (condenseurs à air exclus).
Free Cooling (3) Niveau sonore à 2 m de distance, en terrain
ouvert, conformément à UNI EN ISO
Two Sources 3744:2010.

26
