4.5

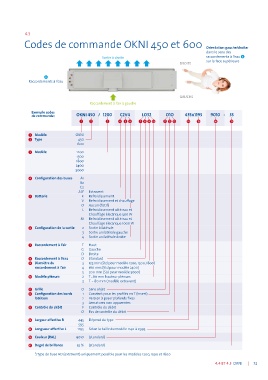

Codes de commande OKNI 450 et 600 Orientation gauche/droite:

dans le sens des
Sortie à droite raccordements à l’eau A
sur la face supérieure
DROITE

A
Raccordements à l’eau

GAUCHE
Raccordement à l’air à gauche

Exemple codes
de commande: OKNI 450 / 1200 C2V4 LO32 O1O 435x1195 9010 - 55
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

1 Modèle OKNI
2 Type 450
600

3 Modèle 1200
1500
1800
2400
3000
4 Configuration des buses A1
B2
C2
AD 1 Extravent
5 Batterie K Refroidissement
V Refroidissement et chauffage
O Aucun (fictif)
L Refroidissement côté eau et
Chauffage électrique 500 W
M Refroidissement côté eau et
Chauffage électrique 1000 W
6 Configuration de la sortie 2 Sortie bilatérale
3 Sortie unilatérale gauche
4 Sortie unilatérale droite
7 Raccordement à l’air T Haut
G Gauche
D Droite
8 Raccordement à l’eau O Standard
9 Diamètre du 3 125 mm (Std pour modèle 1200, 1500, 1800)
raccordement à l’air 4 160 mm (Std pour modèle 2400)
5 200 mm (Std pour modèle 3000)
10 Modèle plénum 2 T=60 mm hauteur plénum
3 T = 80 mm (modèle extravent)

11 Grille O Sans objet
12 Configuration des bords 1 Convient pour les profilés en T (insert)
latéraux 2 Version à poser plafonds fixes
3 Armatures non apparentes
13 Contrôle du débit F Contrôle du débit
O Pas de contrôle du débit
14 Largeur effective B 445 Dépend du type
595
15 Longueur effective L 1195 Selon la taille du modèle 1140 à 2995
16 Couleur (RAL) 9010 (standard)
17 Degré de brillance 55 % (standard)

1 ) Type de buse AD (extravent) uniquement possible pour les modèles 1200, 1500 et 1800
4.4 ET 4.5 OKNI | 72
