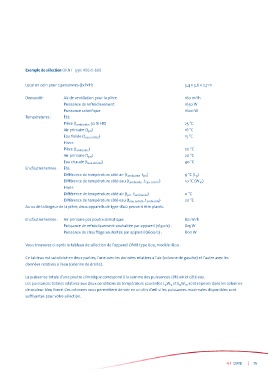

Exemple de sélection OKNI - type 450 et 600

Local en coin pour 2 personnes (LxPxH) 5,4 x 3,6 x 2,7 m

3
Demandé : Air de ventilation pour la pièce 160 m /h
Puissance de refroidissement 1650 W
Puissance calorifique 1600 W
Températures : Été:
Pièce (t ambiante , 50 % HR) 25 °C
Air primaire (t pri ) 16 °C
Eau froide (t eau entrée ) 15 °C
Hiver:
Pièce (t ambiante ) 20 °C
Air primaire (t pri ) 20 °C
Eau chaude (t eau entrée ) 40 °C
En d’autres termes : Été:
Différence de température côté air (t ambiante - t pri ) 9 °C (L 9 )
Différence de température côté eau (t ambiante - t eau entrée ) 10 °C (W 10 )
Hiver:
Différence de température côté air (t pri - t ambiante ) 0 °C
Différence de température côté eau (t eau entrée - t ambiante ) 20 °C
Au vu de la largeur de la pièce, deux appareils de type 1800 peuvent être placés.

3
En d’autres termes : Air primaire par poutre climatique: 80 m /h
Puissance de refroidissement souhaitée par appareil (1650/2) : 825 W
Puissance de chauffage souhaitée par appareil (1600/2) : 800 W

Vous trouverez ci-après le tableau de sélection de l’appareil ONKI type 600, modèle 1800 :

Ce tableau est subdivisé en deux parties, l’une avec les données relatives à l’air (colonne de gauche) et l’autre avec les
données relatives à l’eau (colonne de droite).

La puissance totale d’une poutre climatique correspond à la somme des puissances côté air et côté eau.
Les puissances totales relatives aux deux conditions de température courantes L 9 W 9 et L 9 W 10 sont reprises dans les colonnes
de couleur bleu foncé. Ces colonnes vous permettent de voir en un clin d’œil si les puissances maximales disponibles sont
suffisantes pour votre sélection.

4.7 OKNI | 76
