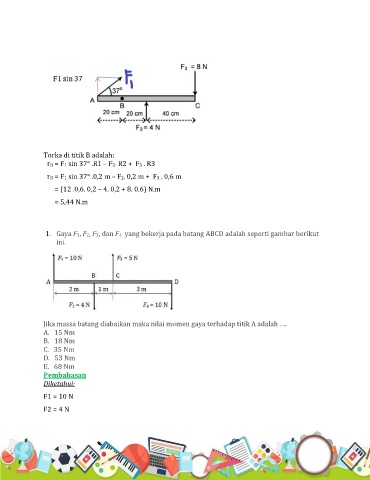

Page 14 - Petunjuk Praktikum VIRTUAL

Torka di titik B adalah:
B = F1 sin 37° .R1 – F2. R2 + F3 . R3

B = F1 sin 37° .0,2 m – F2. 0,2 m + F3 . 0,6 m
= (12 .0,6. 0,2 – 4. 0,2 + 8. 0,6) N.m

= 5,44 N.m

1. Gaya F1, F2, F3, dan F4 yang bekerja pada batang ABCD adalah seperti gambar berikut
ini.

Jika massa batang diabaikan maka nilai momen gaya terhadap titik A adalah ….
A. 15 Nm
B. 18 Nm
C. 35 Nm
D. 53 Nm
E. 68 Nm
Pembahasan
Diketahui:

F1 = 10 N

F2 = 4 N

14
