membedakan mana sinyal yagn lebih besar amplitudonya dan mana
yang lebih kecil, tanpa perlu memperhatikan bentuk sinyal tersebut
untuk mendapatkan hasilnya. Kalau penerima harus menerima sinyal

analog murni, perbedaan bentuk yang sedikit saja sudah menunjukan
perbedaan hasil.

Cara ini adalah cara yang paling mudah dalam melakukan modulasi,
tetapi juga paling mudah mendapatkan pengaruh/gangguan dari kondisi

media tranmisinya.

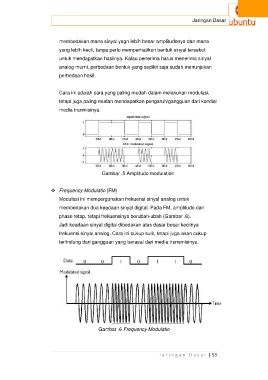

Gambar .5 Amplitudo modulation

 Frequency Modulatio (FM)
Modulasi ini mempergunakan frekuensi sinyal analog untuk

membedakan dua keadaan sinyal digital. Pada FM, amplitudo dan
phase tetap, tetapi frekuensinya berubah-ubah (Gambar .6).

Jadi keadaan sinyal digital dibedakan atas dasar besar kecilnya
frekuensi sinyal analog. Cara ini cukup sulit, tetapi juga akan cukup
terlindung dari gangguan yang berasal dari media transmisinya.

Gambar .6 Frequency Modulatio
