Jaringan Dasar

 Phase Modulation (PM)
Modulasi jenis ini menggunakan perbedaan sudut fase dari sinyal nalog
untuk membedakan dua keadaan dari sinyal digital. Pada cara ini,

amplitudo dan frekuensi tidak berubah, tetapi phase-nya berubah-
ubah(lihat Gambar 3.7)
Cara ini merupakan modulasi yang palinga baik, tetapi paling sulit.

Bentuk PM paling sederhana adalah pergeseran sudut phase 180
derajat setiap penyaluran bit 0 dan tidak ada pergeseran sudut bila bit 1

disalurkan. Dengan cara tersebut maka bit yang disalurkan sama
dengan band rate.

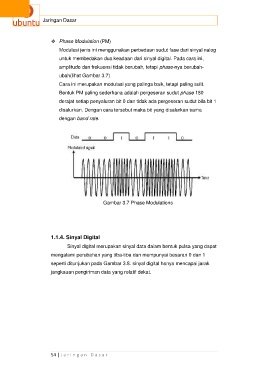

Gambar 3.7 Phase Modulations

1.1.4. Sinyal Digital
Sinyal digital merupakan sinyal data dalam bentuk pulsa yang dapat

mengalami perubahan yang tiba-tiba dan mempunyai besaran 0 dan 1
seperti ditunjukan pada Gambar 3.8. sinyal digital hanya mencapai jarak
jangkauan pengiriman data yang relatif dekat.
