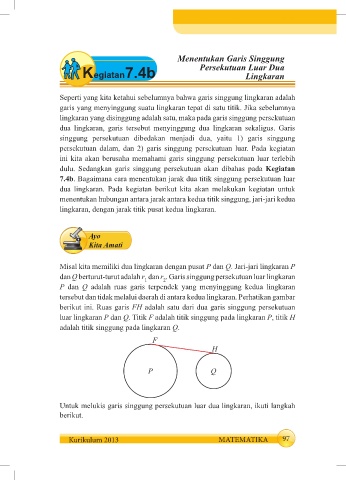

P. 106

Menentukan Garis Singgung
                               egiatan7.4b
                           K                                    Persekutuan Luar Dua
                                                                              Lingkaran


                    Seperti yang kita ketahui sebelumnya bahwa garis singgung lingkaran adalah
                    garis yang menyinggung suatu lingkaran tepat di satu titik. Jika sebelumnya
                    lingkaran yang disinggung adalah satu, maka pada garis singgung persekutuan
                    dua  lingkaran,  garis  tersebut  menyinggung  dua  lingkaran  sekaligus.  Garis
                    singgung persekutuan dibedakan menjadi  dua, yaitu 1) garis singgung
                    persekutuan dalam, dan 2) garis singgung persekutuan luar. Pada kegiatan
                    ini kita akan berusaha memahami garis singgung persekutuan luar terlebih
                    dulu. Sedangkan garis singgung persekutuan  akan dibahas pada  Kegiatan
                    7.4b. Bagaimana cara menentukan jarak dua titik singgung persekutuan luar
                    dua lingkaran. Pada kegiatan  berikut kita akan melakukan kegiatan  untuk
                    menentukan hubungan antara jarak antara kedua titik singgung, jari-jari kedua
                    lingkaran, dengan jarak titik pusat kedua lingkaran.



                             Ayo
                             Kita Amati


                    Misal kita memiliki dua lingkaran dengan pusat P dan Q. Jari-jari lingkaran P
                    dan Q berturut-turut adalah r  dan r . Garis singgung persekutuan luar lingkaran
                                                     2
                                               1
                    P dan  Q adalah  ruas garis terpendek yang menyinggung kedua lingkaran
                    tersebut dan tidak melalui daerah di antara kedua lingkaran. Perhatikan gambar
                    berikut ini. Ruas garis FH adalah satu dari dua garis singgung persekutuan
                    luar lingkaran P dan Q. Titik F adalah titik singgung pada lingkaran P, titik H
                    adalah titik singgung pada lingkaran Q.

                                                 F
                                                                    H


                                                P                   Q





                    Untuk melukis garis singgung persekutuan luar dua lingkaran, ikuti langkah
                    berikut.



                       Kurikulum 2013                                 MATEMATIKA          97
