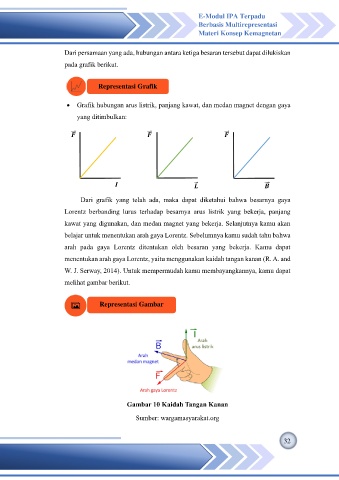

Page 42 - E-Modul Berbasis Multirepresentasi Pada Materi Konsep Kemagnetan Kelas IX SMP/MTs_Anas Tasia Ory Zasativa (190351620434)
P. 42
E-Modul IPA Terpadu
Berbasis Multirepresentasi
Materi Konsep Kemagnetan
Dari persamaan yang ada, hubungan antara ketiga besaran tersebut dapat dilukiskan
pada grafik berikut.
Representasi Grafik
• Grafik hubungan arus listrik, panjang kawat, dan medan magnet dengan gaya
yang ditimbulkan:
⃗⃗ ⃗⃗ ⃗⃗
I ⃗⃗ ⃗⃗
Dari grafik yang telah ada, maka dapat diketahui bahwa besarnya gaya
Lorentz berbanding lurus terhadap besarnya arus listrik yang bekerja, panjang
kawat yang digunakan, dan medan magnet yang bekerja. Selanjutnya kamu akan
belajar untuk menentukan arah gaya Lorentz. Sebelumnya kamu sudah tahu bahwa
arah pada gaya Lorentz ditentukan oleh besaran yang bekerja. Kamu dapat
menentukan arah gaya Lorentz, yaitu menggunakan kaidah tangan kanan (R. A. and
W. J. Serway, 2014). Untuk mempermudah kamu membayangkannya, kamu dapat
melihat gambar berikut.
Representasi Gambar
Gambar 10 Kaidah Tangan Kanan
Sumber: wargamasyarakat.org
32
