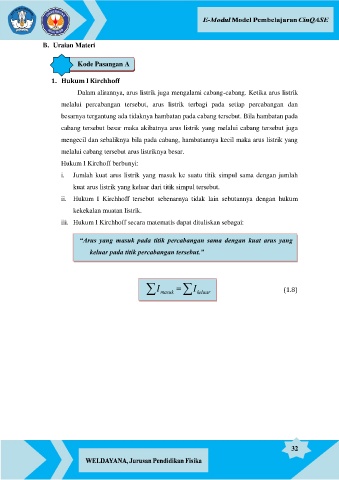

Page 39 - E MODUL MODEL CinQASE PADA MATERI LISTRIK ARUS SEARAH KELAS 12

B. Uraian Materi

Kode Pasangan A

1. Hukum I Kirchhoff
Dalam alirannya, arus listrik juga mengalami cabang-cabang. Ketika arus listrik

melalui percabangan tersebut, arus listrik terbagi pada setiap percabangan dan

besarnya tergantung ada tidaknya hambatan pada cabang tersebut. Bila hambatan pada
cabang tersebut besar maka akibatnya arus listrik yang melalui cabang tersebut juga

mengecil dan sebaliknya bila pada cabang, hambatannya kecil maka arus listrik yang
melalui cabang tersebut arus listriknya besar.

Hukum I Kirchoff berbunyi:

i. Jumlah kuat arus listrik yang masuk ke suatu titik simpul sama dengan jumlah
kuat arus listrik yang keluar dari titik simpul tersebut.

ii. Hukum I Kirchhoff tersebut sebenarnya tidak lain sebutannya dengan hukum
kekekalan muatan listrik.

iii. Hukum I Kirchhoff secara matematis dapat dituliskan sebagai:

“Arus yang masuk pada titik percabangan sama dengan kuat arus yang

keluar pada titik percabangan tersebut.”

I  I (1.8)
 masuk  keluar

32
