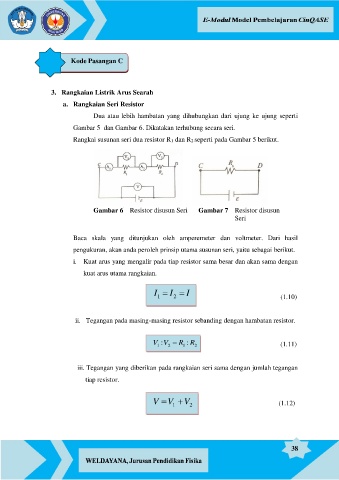

Page 45 - E MODUL MODEL CinQASE PADA MATERI LISTRIK ARUS SEARAH KELAS 12

Kode Pasangan C

3. Rangkaian Listrik Arus Searah

a. Rangkaian Seri Resistor
Dua atau lebih hambatan yang dihubungkan dari ujung ke ujung seperti

Gambar 5 dan Gambar 6. Dikatakan terhubung secara seri.

Rangkai susunan seri dua resistor R1 dan R2 seperti pada Gambar 5 berikut.

Gambar 6 Resistor disusun Seri Gambar 7 Resistor disusun
Seri

Baca skala yang ditunjukan oleh amperemeter dan voltmeter. Dari hasil

pengukuran, akan anda peroleh prinsip utama susunan seri, yaitu sebagai berikut.
i. Kuat arus yang mengalir pada tiap resistor sama besar dan akan sama dengan

kuat arus utama rangkaian.

I  I  I (1.10)
1
2

ii. Tegangan pada masing-masing resistor sebanding dengan hambatan resistor.

V 1 :V  R 1 : R 2 (1.11)
2

iii. Tegangan yang diberikan pada rangkaian seri sama dengan jumlah tegangan
tiap resistor.

V  V  V (1.12)
2
1
