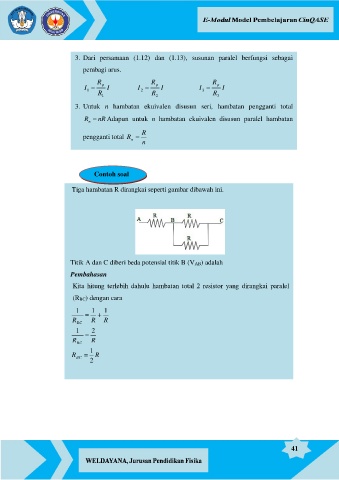

Page 48 - E MODUL MODEL CinQASE PADA MATERI LISTRIK ARUS SEARAH KELAS 12

3. Dari persamaan (1.12) dan (1.13), susunan paralel berfungsi sebagai
pembagi arus.

R R R
I  p I I  p I I  p I
1 R 1 2 R 2 3 R 3

3. Untuk n hambatan ekuivalen disusun seri, hambatan pengganti total
R  nR Adapun untuk n hambatan ekuivalen disusun paralel hambatan
n
R

pengganti total R  n
n

Contoh soal

Tiga hambatan R dirangkai seperti gambar dibawah ini.

Titik A dan C diberi beda potensial titik B (VAB) adalah

Pembahasan

Kita hitung terlebih dahulu hambatan total 2 resistor yang dirangkai paralel

(RBC) dengan cara

1  1  1
R BC R R

1  2
R BC R
1
R BC  R
2

41
