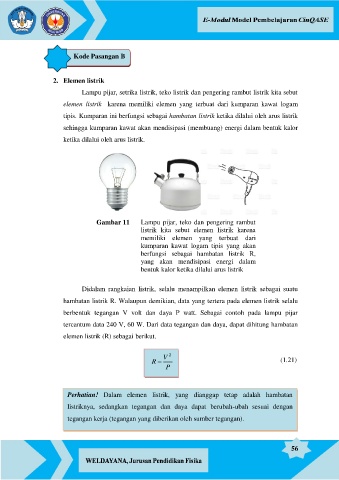

Page 63 - E MODUL MODEL CinQASE PADA MATERI LISTRIK ARUS SEARAH KELAS 12

Kode Pasangan B

2. Elemen listrik
Lampu pijar, setrika listrik, teko listrik dan pengering rambut listrik kita sebut

elemen listrik karena memiliki elemen yang terbuat dari kumparan kawat logam
tipis. Kumparan ini berfungsi sebagai hambatan listrik ketika dilalui oleh arus listrik

sehingga kumparan kawat akan mendisipasi (membuang) energi dalam bentuk kalor

ketika dilalui oleh arus listrik.

Gambar 11 Lampu pijar, teko dan pengering rambut
listrik kita sebut elemen listrik karena
memiliki elemen yang terbuat dari
kumparan kawat logam tipis yang akan
berfungsi sebagai hambatan listrik R,
yang akan mendisipasi energi dalam
bentuk kalor ketika dilalui arus listrik

Didalam rangkaian listrik, selalu menampilkan elemen listrik sebagai suatu

hambatan listrik R. Walaupun demikian, data yang tertera pada elemen listrik selalu

berbentuk tegangan V volt dan daya P watt. Sebagai contoh pada lampu pijar
tercantum data 240 V, 60 W. Dari data tegangan dan daya, dapat dihitung hambatan

elemen listrik (R) sebagai berikut.

R  V 2 (1.21)
P

Perhatian! Dalam elemen listrik, yang dianggap tetap adalah hambatan
listriknya, sedangkan tegangan dan daya dapat berubah-ubah sesuai dengan

tegangan kerja (tegangan yang diberikan oleh sumber tegangan).

56
