Page 314 - วิทยาศาสตร์ม.ปลาย

314

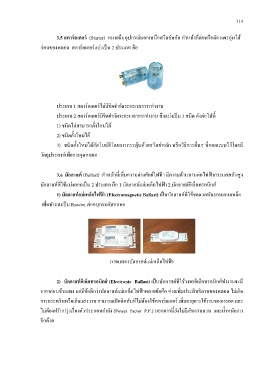

3.5 สตาร์ตเตอร์ (Starter) หมายถึง อุปกรณ์นอกเหนือสวิตช์หลัก ท าหน้าที่ต่อหรือตัดวงจรอุ่นไส้

ก่อนของหลอด สตาร์ตเตอร์แบ่งเป็น 2 ประเภท คือ

ประเภท 1 สตาร์ตเตอร์ไม่มีขีดจ ากัดระยะเวลาการท างาน

ประเภท 2 สตาร์ตเตอร์มีขีดจ ากัดระยะเวลาการท างาน ซึ่งแบ่งเป็น 3 ชนิด ดังต่อไปนี้

1) ชนิดไม่สามารถตั้งใหม่ได้
2) ชนิดตั้งใหม่ได้

3) ชนิดตั้งใหม่ได้อัตโนมัติโดยการกระตุ้นด้วยสวิตช์หลัก หรือวิธีการอื่นๆ ที่ออกแบบไว้โดยมี

วัตถุประสงค์เพื่อการจุดหลอด

3.6 บัลลาสต์ (Ballast) ท าหน้าที่เพิ่มความต่างศักย์ไฟฟ้ า มีความต้านทานต่อไฟฟ้ ากระแสสลับสูง

บัลลาสต์ที่ใช้แบ่งออกเป็น 2 ประเภท คือ 1.บัลลาสต์แม่เหล็กไฟฟ้า 2.บัลลาสต์อิเล็กทรอนิกส์
1) บัลลาสต์แม่เหล็กไฟฟ้ า (Electromagnetic Ballast) เป็นบัลลาสต์ที่ใช้ขดลวดพันรอบแกนเหล็ก

เพื่อท างานเป็น Reactor ต่ออนุกรมกับหลอด

ภาพแสดงบัลลาสต์แม่เหล็กไฟฟ้า

2) บัลลาสต์อิเล็กทรอนิกส์ (Electronic Ballast) เป็นบัลลาสต์ที่ใช้วงจรอิเล็กทรอนิกส์ท างานจะมี
ราคาค่อนข้างแพง แต่มีข้อดีกว่าบัลลาสต์แม่เหล็กไฟฟ้าหลายข้อคือ ช่วยเพิ่มประสิทธิภาพของหลอด ไม่เกิด

การกระพริบหรือเกิดแสงวาบ สามารถเปิดติดทันทีไม่ต้องใช้สตาร์ตเตอร์ เพิ่มอายุการใช้งานของหลอด และ

ไม่ต้องปรับปรุงเรื่องตัวประกอบก าลัง (Power Factor P.F.) นอกจากนี้ยังไม่มีเสียงรบกวน และน ้าหนักเบา
อีกด้วย
