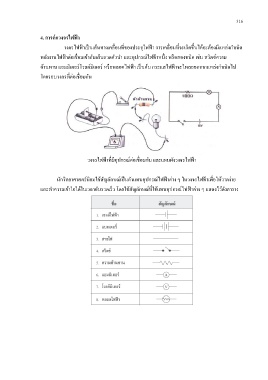

316
4. การต่อวงจรไฟฟ้ า
วงจรไฟฟ้าเป็นเส้นทางเคลื่อนที่ของประจุไฟฟ้า การเคลื่อนที่จะเกิดขึ้นได้จะต้องมีแหล่งก าเนิด
พลังงานไฟฟ้าต่อเชื่อมเข้ากับเส้นลวดตัวน า และอุปกรณ์ไฟฟ้าหนึ่ง หรือสองชนิด เช่น สวิตซ์ความ
ต้านทาน แอมมิเตอร์โวลด์มิเตอร์ หรือหลอดไฟฟ้า เป็นต้น กระแสไฟฟ้าจะไหลออกจากแหล่งก าเนิดไป
โดยรอบวงจรที่ต่อเชื่อมกัน
วงจรไฟฟ้าที่มีอุปกรณ์ต่อเชื่อมกัน และแผนผังวงจรไฟฟ้า
นักวิทยาศาสตร์นิยมใช้สัญลักษณ์เป็นตัวแทนอุปกรณ์ไฟฟ้าต่าง ๆ ในวงจรไฟฟ้าเพื่อให้วาดง่าย
และท าความเข้าใจได้ในเวลาอันรวดเร็ว โดยใช้สัญลักษณ์ที่ใช้แทนอุปกรณ์ไฟฟ้าต่าง ๆ แสดงไว้ดังตาราง
