Page 155 - EMODUL - PENGOLAHAN CITRA DIGITAL

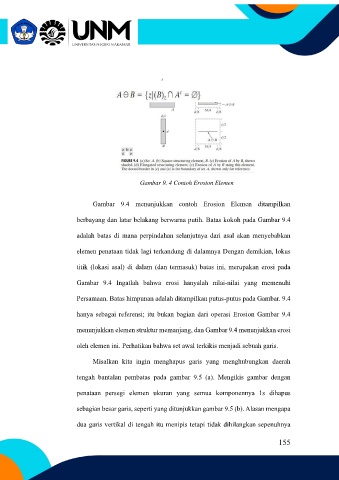

Gambar 9. 4 Contoh Erosion Elemen

Gambar 9.4 menunjukkan contoh Erosion Elemen ditampilkan

berbayang dan latar belakang berwarna putih. Batas kokoh pada Gambar 9.4

adalah batas di mana perpindahan selanjutnya dari asal akan menyebabkan

elemen penataan tidak lagi terkandung di dalamnya Dengan demikian, lokus

titik (lokasi asal) di dalam (dan termasuk) batas ini, merupakan erosi pada

Gambar 9.4 Ingatlah bahwa erosi hanyalah nilai-nilai yang memenuhi

Persamaan. Batas himpunan adalah ditampilkan putus-putus pada Gambar. 9.4

hanya sebagai referensi; itu bukan bagian dari operasi Erosion Gambar 9.4

menunjukkan elemen struktur memanjang, dan Gambar 9.4 menunjukkan erosi

oleh elemen ini. Perhatikan bahwa set awal terkikis menjadi sebuah garis.

Misalkan kita ingin menghapus garis yang menghubungkan daerah

tengah bantalan pembatas pada gambar 9.5 (a). Mengikis gambar dengan

penataan persegi elemen ukuran yang semua komponennya 1s dihapus

sebagian besar garis, seperti yang ditunjukkan gambar 9.5 (b). Alasan mengapa

dua garis vertikal di tengah itu menipis tetapi tidak dihilangkan sepenuhnya

155
