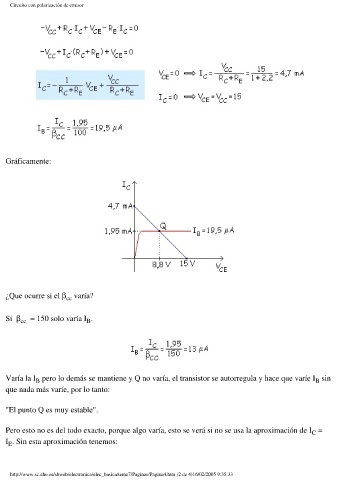

Circuito con polarización de emisor

Gráficamente:

¿Que ocurre si el b varía?
cc

Si b = 150 solo varía I .
B
cc

Varía la I pero lo demás se mantiene y Q no varía, el transistor se autorregula y hace que varíe I sin
B
B
que nada más varíe, por lo tanto:

"El punto Q es muy estable".

Pero esto no es del todo exacto, porque algo varía, esto se verá si no se usa la aproximación de I =
C
I . Sin esta aproximación tenemos:
E
