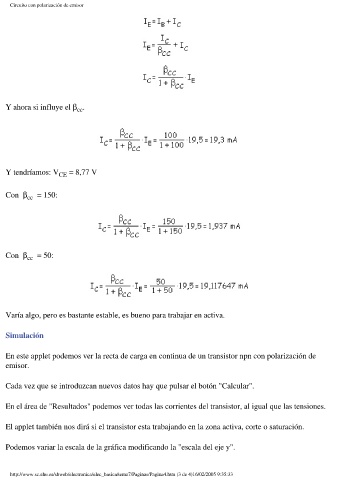

Page 320 - Eletronica Bàsica Semiconductores
P. 320
Circuito con polarización de emisor
Y ahora si influye el b .
cc
Y tendríamos: V CE = 8,77 V
Con b = 150:
cc
Con b = 50:
cc
Varía algo, pero es bastante estable, es bueno para trabajar en activa.
Simulación
En este applet podemos ver la recta de carga en continua de un transistor npn con polarización de
emisor.
Cada vez que se introduzcan nuevos datos hay que pulsar el botón "Calcular".
En el área de "Resultados" podemos ver todas las corrientes del transistor, al igual que las tensiones.
El applet también nos dirá si el transistor esta trabajando en la zona activa, corte o saturación.
Podemos variar la escala de la gráfica modificando la "escala del eje y".
