4

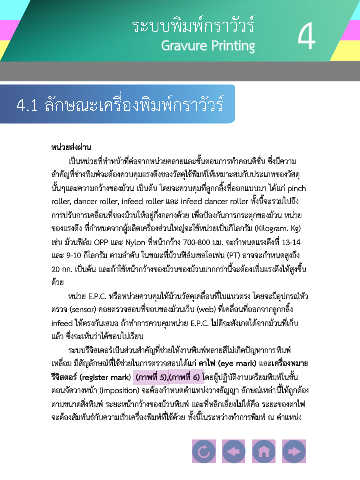

Gravure Printing
หน่วยส่งผ่าน
เป็นหน่วยที่ท�าหน้าที่ต่อจากหน่วยคลายและขั้นตอนการท�าคอนดิชั่น ซึ่งมีความ
ส�าคัญที่ช่างพิมพ์จะต้องควบคุมแรงตึงของวัสดุใช้พิมพ์ให้เหมาะสมกับประเภทของวัสดุ
นั้นๆและความกว้างของม้วน เป็นต้น โดยจะควบคุมที่ลูกกลิ้งที่ออกแบบมา ได้แก่ pinch
roller, dancer roller, infeed roller และ infeed dancer roller ทั้งนี้จะรวมไปถึง
การปรับการเคลื่อนที่ของม้วนให้อยู่กึ่งกลางด้วย เพื่อป้องกันการกระตุกของม้วน หน่วย
ของแรงตึง ที่ก�าหนดจากผู้ผลิตเครื่องส่วนใหญ่จะใช้หน่วยเป็นกิโลกรัม (Kilogram. Kg)
เช่น ม้วนฟิล์ม OPP และ Nylon ที่หน้ากว้าง 700-800 มม. จะก�าหนดแรงตึงที่ 13-14
และ 9-10 กิโลกรัม ตามล�าดับ ในขณะที่ม้วนฟิล์มเชลโลเฟน (PT) อาจจะก�าหนดสูงถึง
20 กก. เป็นต้น และถ้าใช้หน้ากว้างของม้วนของม้วนมากกว่านี้จะต้องเพิ่มแรงตึงให้สูงขึ้น
ด้วย
หน่วย E.P.C. หรือหน่วยควบคุมให้ม้วนวัสดุเคลื่อนที่ในแนวตรง โดยจะมีอุปกรณ์หัว
ตรวจ (sensor) คอยตรวจสอบที่ขอบของม้วนเว็บ (web) ที่เคลื่อนที่ออกจากลูกกลิ้ง
infeed ให้ตรงกันเสมอ ถ้าท�าการควบคุมหน่วย E.P.C. ไม่ดีจะสังเกตได้จากม้วนที่เก็บ
แล้ว ซึ่งจะเห็นว่าได้ขอบไม่เรียบ
ระบบรีจิสเตอร์เป้นส่วนส�าคัญที่ช่วยให้งานพิมพ์หลายสีไม่เกิดปัญหาการพิมพ์
เหลื่อม มีสัญลักษณ์ที่ใช้ช่วยในการตรวจสอบได้แก่ ตาไฟ (eye mark) และเครื่องหมาย
รีจิสตอร์ (register mark) (ภาพที่ 5),(ภาพที่ 6) โดยผู้ปฏิบัติงานเตรียมพิมพ์ในขั้น
ตอนจัดวางหน้า (imposition) จะต้องก�าหนดต�าแหน่งวางสัญญา ลักษณ์เหล่านี้ให้ถูกต้อง
ตามขนาดสิ่งพิมพ์ ระยะหน้ากว้างของม้วนพิมพ์ และที่หลีกเลี่ยงไม่ได้คือ ระยะของตาไฟ
จะต้องสัมพันธ์กับความเร็วเครื่องพิมพ์ที่ใช้ด้วย ทั้งนี้ในระหว่างท�าการพิมพ์ ณ ต�าแหน่ง
