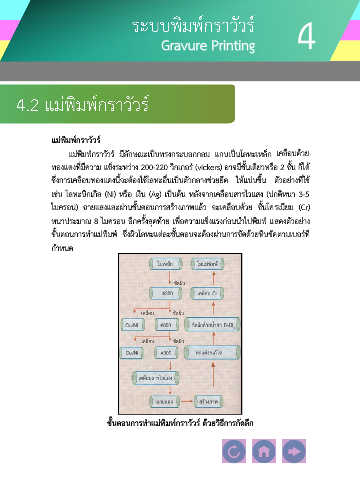

Page 76 - Printing System E-Book
P. 76
4
Gravure Printing
แม่พิมพ์กราวัวร์
แม่พิมพ์กราวัวร์ มีลักษณะเป็นทรงกระบอกกลม แกนเป็นโลหะเหล็ก เคลือบด้วย
ทองแดงที่มีความ แข็งระหว่าง 200-220 วิกเกอร์ (vickers) อาจมีชั้นเดียวหรือ 2 ชั้น ก็ได้
ซึ่งการเคลือบทองแดงนี้จะต้องใช้โลหะอื่นเป็นตัวกลางช่วยยึด ให้แน่นขึ้น ตัวอย่างที่ใช้
เช่น โลหะนิกเกิล (Ni) หรือ เงิน (Ag) เป็นต้น หลังจากเคลือบสารไวแสง (ปกติหนา 3-5
ไมครอน) ฉายแสงและผ่านชั้นตอนการสร้างภาพแล้ว จะเคลือบด้วย ชั้นโครเมียม (Cr)
หนาประมาณ 8 ไมครอน อีกครั้งสุดท้าย เพื่อความแข็งแรงก่อนน�าไปพิมพ์ แสดงตัวอย่าง
ขั้นตอนการท�าแม่พิมพ์ ซึ่งผิวโลหะแต่ละชั้นตอนจะต้องผ่านการขัดด้วยหินขัดตามเบอร์ที่
ก�าหนด
ขั้นตอนการท�าแม่พิมพ์กราวัวร์ ด้วยวิธีการกัดลึก
