177.

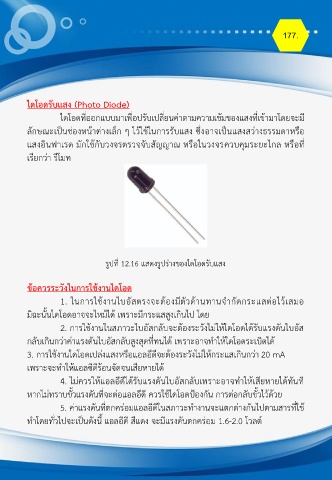

ไดโอดรับแสง (Photo Diode)
ไดโอดที่ออกแบบมาเพื่อปรับเปลี่ยนค่าตามความเข้มของแสงที่เข้ามาโดยจะมี
ลักษณะเป็นช่องหน้าต่างเล็ก ๆ ไว้ใช้ในการรับแสง ซึ่งอาจเป็นแสงสว่างธรรมดาหรือ
แสงอินฟาเรด มักใช้กับวงจรตรวจจับสัญญาณ หรือในวงจรควบคุมระยะไกล หรือที่
เรียกว่า รีโมท
รูปที่ 12.16 แสดงรูปร่างของไดโอดรับแสง
ข้อควรระวังในการใช้งานไดโอด
1. ในการใช้งานไบอัสตรงจะต้องมีตัวด้านทานจ ากัดกระแสต่อไว้เสมอ
มิฉะนั้นไดโอดอาจจะไหม้ได้ เพราะมีกระแสสูงเกินไป โดย
2. การใช้งานในสภาวะไบอัสกลับจะต้องระวังไม่ให้ใดโอดได้รับแรงดันไบอัส
กลับเกินกว่าค่าแรงดันไบอัสกลับสูงสุดที่ทนได้ เพราะอาจท าให้ใดโอดระเบิดได้
3. การใช้งานใดโอดเปล่งแสงหรือแอลอีดีจะต้องระวังไม่ให้กระแสเกินกว่า 20 mA
เพราะจะท าให้แอลซีดีร้อนจัดจนเสียหายได้
4. ไม่ควรให้แอลอีดีได้รับแรงดันไบอัสกลับเพราะอาจท าให้เสียหายได้ทันที
หากไม่ทราบขั้วแรงดันที่จะต่อแอลอีดี ควรใช้ไดโอดป้องกัน การต่อกลับขั้วไว้ด้วย
5. ค่าแรงดันที่ตกคร่อมแอลอีดีในสภาวะท างานจะแตกต่างกันไปตามสารที่ใช้
ท าโดยทั่วไปจะเป็นดังนี้ แอลอีดี สีแดง จะมีแรงดันตกคร่อม 1.6-2.0 โวลต์
