70.
อุปกรณ์ป้องกันไฟฟ้า
อุปกรณ์ป้องกันไฟฟ้า คือ อุปกรณ์ที่คอยตัดไฟฟ้าในกรณีที่ไฟฟ้าเกิดการ
ลัดวงจร โดยมีอุปกรณ์ป้องกันไฟฟ้าด้วยกันหลายชนิด ดังต่อไปนี้
ฟิวส์ (Fuse)
ฟิวส์ คือ อุปกรณ์ที่ใช้ส าหรับจ ากัดจ านวนกระแสที่ไหลในวงจรมีลักษณะเป็น
ตัวน าไฟฟ้าที่ประกอบด้วยเส้นลวดท ามาจากโลหะชนิดอ่อน บรรจุอยู่ภายในอุปกรณ์
ห่อหุ้ม ซึ่งสามารถที่จะหลอมละลายและตัดวงจรได้เมื่อใช้งานไฟฟ้ามากเกินไป ฟิวส์แต่
ละรุ่นจะมีการแต้งอัตราทนกระแสก ากับไว้ อัตราทนกระแส หมายถึง ปริมาณ
กระแสไฟฟ้าสูงสุดที่ยอมให้ไหลผ่านฟิวส์ได้

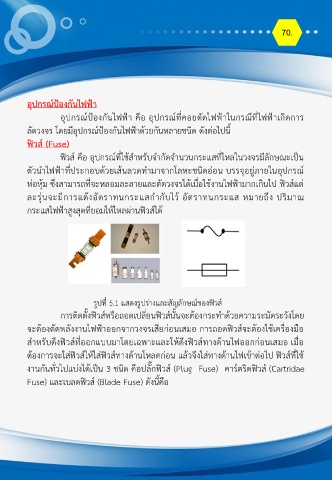

รูปที่ 5.1 แสดงรูปร่างและสัญลักษณ์ของฟิวส์
การติดตั้งฟิวส์หรือถอดเปลี่ยนฟิวส์นั้นจะต้องกระท าด้วยความระมัดระวังโดย
จะต้องตัดพลังงานไฟฟ้าออกจากวงจรเสียก่อนเสมอ การถอดฟิวส์จะต้องใช้เครื่องมือ
ส าหรับดึงฟิวส์ที่ออกแบบมาโดยเฉพาะและให้ดึงฟิวส์ทางด้านไฟออกก่อนเสมอ เมื่อ
ต้องการจะใส่ฟิวส์ให้ใส่ฟิวส์ทางด้านโหลดก่อน แล้วจึงใส่ทางด้านไฟเข้าต่อไป ฟิวส์ที่ใช้
งานกันทั่วไปแบ่งได้เป็น 3 ชนิด คือปลั๊กฟิวส์ (Plug Fuse) คาร์ตริดฟิวส์ (Cartridae
Fuse) และเบลดฟิวส์ (Blade Fuse) ดังนี้คือ
