74.
เซอร์กิตเบรกเกอร์ในยุคปัจจุบัน
ปัจจุบันบริษัทผู้ผลิตได้ออกแบบเซอร์กิตเบรกเกอร์ให้ตัดไฟได้อย่างรวดเร็ว
และสามารถป้องกันการใช้กระแสไฟฟ้ามากเกินกว่าที่ก าหนด, ป้องกันไฟดูด, ป้องกันไฟ
รั่ว, ป้องกันไฟช็อต และป้องกันไฟเกิน หรือไฟตก มีรูปแบบต่างๆ ให้เลือกซื้อมากมาย
ดังรูป

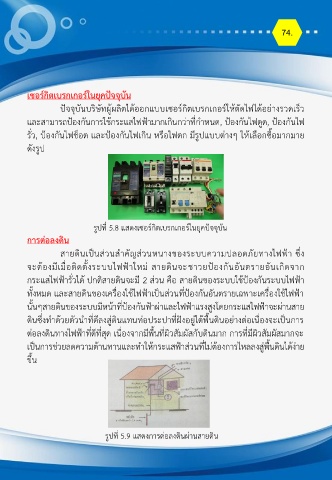

รูปที่ 5.8 แสดงเซอร์กิตเบรกเกอร์ในยุคปัจจุบัน
การต่อลงดิน
สายดินเป็นส่วนส าคัญส่วนหนางของระบบความปลอดภัยทางไฟฟ้า ซึ่ง
จะต้องมีเมื่อติดตั้งระบบไฟฟ้าใหม่ สายดินจะชาวยป้องกันอันตรายอันเกิดจาก
กระแสไฟฟ้ารั่วได้ ปกติสายดินจะมี 2 ส่วน คือ สายดินของระบบใช้ป้องกันระบบไฟฟ้า
ทั้งหมด และสายดินของเครื่องใช้ไฟฟ้าเป็นส่วนที่ป้องกันอันตรายเฉพาะเครื่องใช้ไฟฟ้า
นั้นๆสายดินของระบบมีหน้าที่ป้องกันฟ้าผ่าและไฟฟ้าแรงสูงโดยกระแสไฟฟ้าจะผ่านสาย
ดินซึ่งท าด้วยตัวน าที่ดีลงสู่ดินแทนท่อประปาที่ฝังอยู่ใต้พื้นดินอย่างต่อเนื่องจะเป็นการ
ต่อลงดินทางไฟฟ้าที่ดีที่สุด เนื่องจากมีพื้นที่ผิวสัมผัสกับดินมาก การที่มีผิวสัมผัสมากจะ
เป็นการช่วยลดความต้านทานและท าให้กระแสฟ้าส่วนที่ไม่ต้องการไหลลงสู่พื้นดินได้ง่าย
ขึ้น
รูปที่ 5.9 แสดงการต่อลงดินผ่านสายดิน
