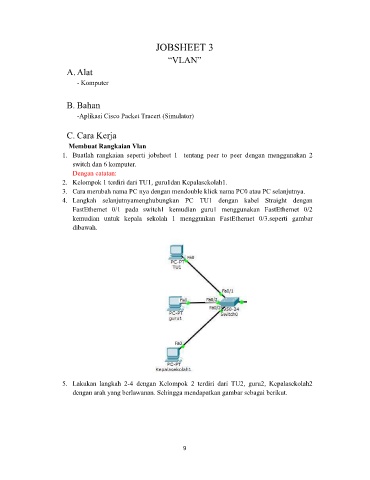

JOBSHEET 3
“VLAN”
A. Alat
- Komputer
B. Bahan
-Aplikasi Cisco Packet Tracert (Simulator)
C. Cara Kerja
Membuat Rangkaian Vlan
1. Buatlah rangkaian seperti jobsheet 1 tentang peer to peer dengan menggunakan 2
switch dan 6 komputer.
Dengan catatan:
2. Kelompok 1 terdiri dari TU1, guru1dan Kepalasekolah1.
3. Cara merubah nama PC nya dengan mendouble klick nama PC0 atau PC selanjutnya.
4. Langkah selanjutnyamenghubungkan PC TU1 dengan kabel Straight dengan
FastEthernet 0/1 pada switch1 kemudian guru1 menggunakan FastEthernet 0/2
kemudian untuk kepala sekolah 1 menggunkan FastEthernet 0/3.seperti gambar
dibawah.
5. Lakukan langkah 2-4 dengan Kelompok 2 terdiri dari TU2, guru2, Kepalasekolah2
dengan arah yang berlawanan. Sehingga mendapatkan gambar sebagai berikut.
9
