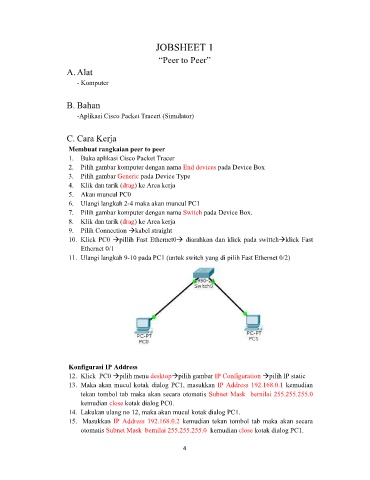

JOBSHEET 1

“Peer to Peer”

A. Alat
- Komputer

B. Bahan
-Aplikasi Cisco Packet Tracert (Simulator)

C. Cara Kerja
Membuat rangkaian peer to peer
1. Buka aplikasi Cisco Packet Tracer
2. Pilih gambar komputer dengan nama End devices pada Device Box
3. Pilih gambar Generic pada Device Type
4. Klik dan tarik (drag) ke Area kerja
5. Akan muncul PC0
6. Ulangi langkah 2-4 maka akan muncul PC1
7. Pilih gambar komputer dengan nama Switch pada Device Box.
8. Klik dan tarik (drag) ke Area kerja
9. Pilih Connection kabel straight
10. Klick PC0 pillih Fast Ethernet0 diarahkan dan klick pada swittchklick Fast
Ethernet 0/1
11. Ulangi langkah 9-10 pada PC1 (untuk switch yang di pilih Fast Ethernet 0/2)

Konfigurasi IP Address
12. Klick PC0 pilih menu desktoppilih gambar IP Configuration pilih IP static
13. Maka akan mucul kotak dialog PC1, masukkan IP Address 192.168.0.1 kemudian
tekan tombol tab maka akan secara otomatis Subnet Mask bernilai 255.255.255.0
kemudian close kotak dialog PC0.
14. Lakukan ulang no 12, maka akan mucul kotak dialog PC1.
15. Masukkan IP Address 192.168.0.2 kemudian tekan tombol tab maka akan secara
otomatis Subnet Mask bernilai 255.255.255.0 kemudian close kotak dialog PC1.

4
