Teknik Gambar Manufaktur

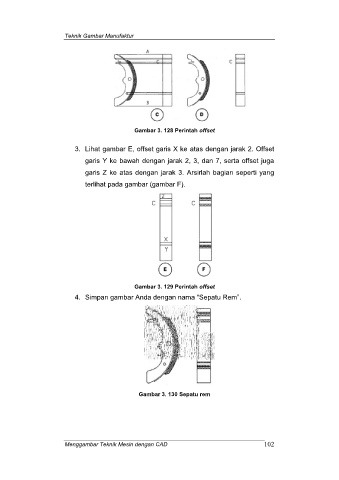

Gambar 3. 128 Perintah offset
3. Lihat gambar E, offset garis X ke atas dengan jarak 2. Offset
garis Y ke bawah dengan jarak 2, 3, dan 7, serta offset juga
garis Z ke atas dengan jarak 3. Arsirlah bagian seperti yang
terlihat pada gambar (gambar F).
Gambar 3. 129 Perintah offset
4. Simpan gambar Anda dengan nama “Sepatu Rem”.
Gambar 3. 130 Sepatu rem
Menggambar Teknik Mesin dengan CAD 102
