Teknik Gambar Manufaktur

Anda dapat mengganti bentuk-bentuk ujung panah dengan

cara memilih bentuk panah dari bagian Arrowshead,

sedangkan untuk mengatur ukuran panah, anda dpat
menentukan nilainya pada bagian Arrow size. Pada bagian

Arrow size masukkan nilai 2,5 (lihat gambar 4.4)

Bagian Center Marks for Cirlce digunakan untuk mengatur
pemberian tanda pda titik pusat lingkaran. Pada gambar-

gambar mesin mungkin Anda sering menemui tanda plus (+)
pada ttik pusat lingkaran, inilah yang dimaksud dengan Center

Marks for Cilcle, Anda dapat memasukkan nilai 5 pada bagian
tersebut.

4. Masih pada window New Dimension Style, pindahlah ke tab

Text.

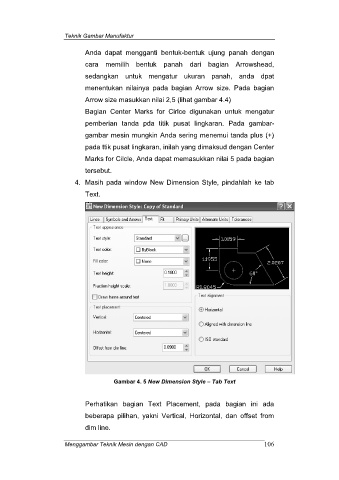

Gambar 4. 5 New Dimension Style – Tab Text

Perhatikan bagian Text Placement, pada bagian ini ada
beberapa pilihan, yakni Vertical, Horizontal, dan offset from

dim line.

Menggambar Teknik Mesin dengan CAD 106
