Teknik Gambar Manufaktur

Select object to trim or shift-select to extend or

[Projrct/Edge/Undo]: (klik bagian garis B yang akan

dihilangkan)
Select object to trim or shift-select to extend or

[Project/Edge/Undo]: (enter)

5. Gambar garis Bantu dari tengah garis B tegak lurus ke garis

C. Offset garis Bantu yang baru dibuat dengan jarak 6 ke
bagian atas dan bawah.

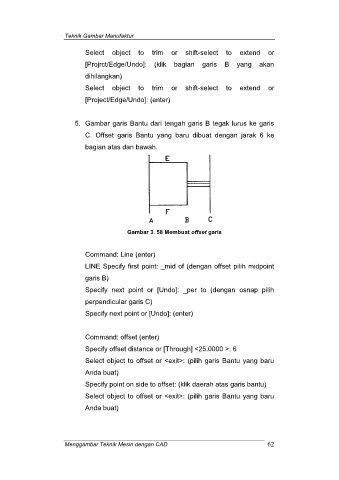

Gambar 3. 58 Membuat offset garis

Command: Line (enter)
LINE Specify first point: _mid of (dengan offset pilih midpoint

garis B)
Specify next point or [Undo]: _per to (dengan osnap pilih

perpendicular garis C)

Specify next point or [Undo]: (enter)

Command: offset (enter)

Specify offset distance or [Through] <25.0000 >: 6
Select object to offset or <exit>: (pilih garis Bantu yang baru

Anda buat)
Specify point on side to offset: (klik daerah atas garis bantu)

Select object to offset or <exit>: (pilih garis Bantu yang baru
Anda buat)

Menggambar Teknik Mesin dengan CAD 62
