Teknik Gambar Manufaktur

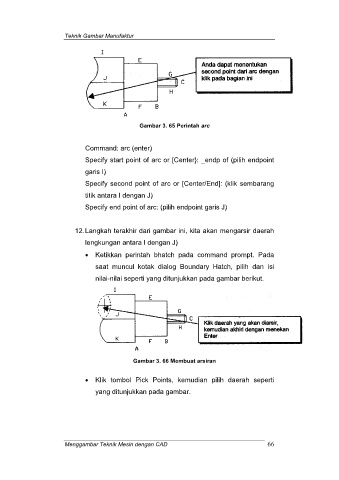

Gambar 3. 65 Perintah arc

Command: arc (enter)
Specify start point of arc or [Center}: _endp of (pilih endpoint

garis I)
Specify second point of arc or [Center/End]: (klik sembarang

titik antara I dengan J)
Specify end point of arc: (pilih endpoint garis J)

12. Langkah terakhir dari gambar ini, kita akan mengarsir daerah
lengkungan antara I dengan J)

 Ketikkan perintah bhatch pada command prompt. Pada

saat muncul kotak dialog Boundary Hatch, pilih dan isi
nilai-nilai seperti yang ditunjukkan pada gambar berikut.

Gambar 3. 66 Membuat arsiran

 Klik tombol Pick Points, kemudian pilih daerah seperti

yang ditunjukkan pada gambar.

Menggambar Teknik Mesin dengan CAD 66
