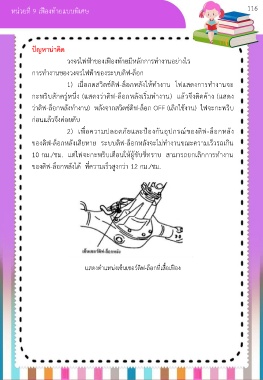

หน่วยที่ 9 เฟืองท้ายแบบพิเศษ 116
ปัญหำน่ำคิด
วงจรไฟฟ้าของเฟืองท้ายมีหลักการท างานอย่างไร
การท างานของวงจรไฟฟ้าของระบบดิฟ-ล็อก
1) เมื่อกดสวิตช์ดิฟ-ล็อกหลังให้ท างาน ไฟแสดงการท างานจะ
กะพริบสักครู่หนึ่ง (แสดงว่าดิฟ-ล็อกหลังเริ่มท างาน) แล้วจึงติดค้าง (แสดง
ว่าดิฟ-ล็อกหลังท างาน) หลังจากสวิตช์ดิฟ-ล็อก OFF (เลิกใช้งาน) ไฟจะกะพริบ
ก่อนแล้วจึงค่อยดับ
2) เพื่อความปลอดภัยและป้องกันอุปกรณ์ของดิฟ-ล็อกหลัง
ของดิฟ-ล็อกหลังเสียหาย ระบบดิฟ-ล็อกหลังจะไม่ท างานขณะความเร็วรถเกิน
10 กม./ชม. แต่ไฟจะกะพริบเตือนให้ผู้ขับขี่ทราบ สามารถยกเลิกการท างาน
ของดิฟ-ล็อกหลังได้ ที่ความเร็วสูงกว่า 12 กม./ชม.
แสดงต าแหน่งเซ็นเซอร์ดิฟ-ล็อกที่เสื้อเฟือง
