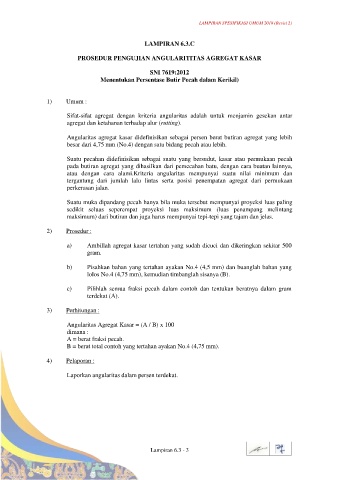

Page 1046 - SPESIFIKASI UMUM 2018 DIRJEN BINA MARGA - PUPR

LAMPIRAN SPESIFIKASI UMUM 2018 (Revisi 2)

LAMPIRAN 6.3.C

PROSEDUR PENGUJIAN ANGULARITITAS AGREGAT KASAR

SNI 7619:2012
Menentukan Persentase Butir Pecah dalam Kerikil)

1) Umum :

Sifat-sifat agregat dengan kriteria angularitas adalah untuk menjamin gesekan antar
agregat dan ketahanan terhadap alur (rutting).

Angularitas agregat kasar didefinisikan sebagai persen berat butiran agregat yang lebih
besar dari 4,75 mm (No.4) dengan satu bidang pecah atau lebih.

Suatu pecahan didefinisikan sebagai suatu yang bersudut, kasar atau permukaan pecah
pada butiran agregat yang dihasilkan dari pemecahan batu, dengan cara buatan lainnya,
atau dengan cara alami.Kriteria angularitas mempunyai suatu nilai minimum dan
tergantung dari jumlah lalu lintas serta posisi penempatan agregat dari permukaan
perkerasan jalan.

Suatu muka dipandang pecah hanya bila muka tersebut mempunyai proyeksi luas paling
sedikit seluas seperempat proyeksi luas maksimum (luas penampang melintang
maksimum) dari butiran dan juga harus mempunyai tepi-tepi yang tajam dan jelas.

2) Prosedur :

a) Ambillah agregat kasar tertahan yang sudah dicuci dan dikeringkan sekitar 500
gram.

b) Pisahkan bahan yang tertahan ayakan No.4 (4,5 mm) dan buanglah bahan yang
lolos No.4 (4,75 mm), kemudian timbanglah sisanya (B).

c) Pilihlah semua fraksi pecah dalam contoh dan tentukan beratnya dalam gram
terdekat (A).

3) Perhitungan :

Angularitas Agregat Kasar = (A / B) x 100
dimana :
A = berat fraksi pecah.
B = berat total contoh yang tertahan ayakan No.4 (4,75 mm).

4) Pelaporan :

Laporkan angularitas dalam persen terdekat.

Lampiran 6.3 - 3
