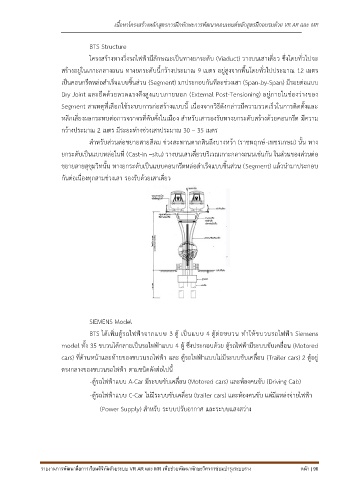

BTS Structure

โครงสร้างทางวิ่งรถไฟฟ้ามีลักษณะเป็นทางยกระดับ (Viaduct) วางบนเสาเดี่ยว ซึ่งโดยทั่วไปจะ
สร้างอยู่ในเกาะกลางถนน ทางยกระดับนี้กว้างประมาณ 9 เมตร อยู่สูงจากพื้นโดยทั่วไปประมาณ 12 เมตร

เป็นคอนกรีตหล่อสำเร็จแบบชิ้นส่วน (Segment) มาประกอบกันทีละช่วงเสา (Span-by-Span) มีรอยต่อแบบ

Dry Joint และยึดด้วยลวดแรงดึงสูงแบบภายนอก (External Post-Tensioning) อยู่ภายในช่องว่างของ
Segment สาเหตุที่เลือกใช้ระบบการก่อสร้างแบบนี้ เนื่องจากวิธีดังกล่าวมีความรวดเร็วในการติดตั้งและ

หลีกเลี่ยงผลกระทบต่อการจราจรที่คับคั่งในเมือง สำหรับเสารองรับทางยกระดับสร้างด้วยคอนกรีต มีความ
กว้างประมาณ 2 เมตร มีระยะห่างช่วงเสาประมาณ 30 – 35 เมตร

สำหรับส่วนต่อขยายสายสีลม ช่วงสะพานตากสินถึงบางหว้า (ราชพฤกษ์-เพชรเกษม) นั้น ทาง

ยกระดับเป็นแบบหล่อในที่ (Cast-in –situ) วางบนเสาเดี่ยวบริเวณเกาะกลางถนนเช่นกัน ในส่วนของส่วนต่อ
ขยายสายสุขุมวิทนั้น ทางยกระดับเป็นแบบคอนกรีตหล่อสำเร็จแบบชิ้นส่วน (Segment) แล้วนำมาประกอบ

กันต่อเนื่องทุกสามช่วงเสา รองรับด้วยเสาเดี่ยว

SIEMENS Model

BTS ได้เพิ่มตู้รถไฟฟ้าจากแบบ 3 ตู้ เป็นแบบ 4 ตู้ต่อขบวน ทำให้ขบวนรถไฟฟ้า Siemens

model ทั้ง 35 ขบวนได้กลายเป็นรถไฟฟ้าแบบ 4 ตู้ ซึ่งประกอบด้วย ตู้รถไฟฟ้ามีระบบขับเคลื่อน (Motored
cars) ที่ด้านหน้าและท้ายของขบวนรถไฟฟ้า และ ตู้รถไฟฟ้าแบบไม่มีระบบขับเคลื่อน (Trailer cars) 2 ตู้อยู่

ตรงกลางของขบวนรถไฟฟ้า ตามชนิดดังต่อไปนี้
- ตู้รถไฟฟ้าแบบ A-Car มีระบบขับเคลื่อน (Motored cars) และห้องคนขับ (Driving Cab)

- ตู้รถไฟฟ้าแบบ C-Car ไม่มีระบบขับเคลื่อน (trailer cars) และห้องคนขับ แต่มีแหล่งจ่ายไฟฟ้า
(Power Supply) สำหรับ ระบบปรับอากาศ และระบบแสงสว่าง
