เนื้อหาโครงสร้างหลักสูตรการฝึกทักษะการพัฒนาคอนเทนต์หลักสูตรฝึกอบรมด้วย VR AR และ MR

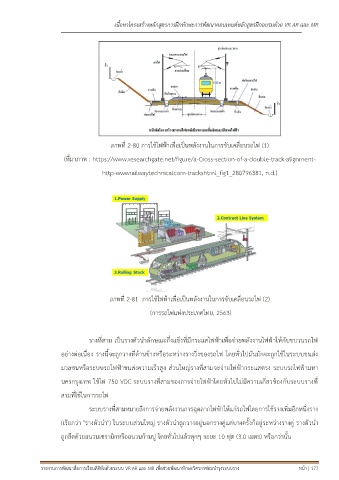

ภาพที่ 2-80 การใช้ไฟฟ้าเพื่อเป็นพลังงานในการขับเคลื่อนรถไฟ (1)

(ที่มาภาพ : https://www.researchgate.net/figure/a-Cross-section-of-a-double-track-alignment-

http-wwwrailwaytechnicalcom-trackshtml_fig1_280796381, n.d.)

ภาพที่ 2-81 การใช้ไฟฟ้าเพื่อเป็นพลังงานในการขับเคลื่อนรถไฟ (2)

(การรถไฟแห่งประเทศไทย, 2563)

รางที่สาม เป็นรางตัวนำลักษณะกึ่งแข็งที่มีกระแสไฟฟ้าเพื่อจ่ายพลังงานไฟฟ้าให้กับขบวนรถไฟ

อย่างต่อเนื่อง รางนี้จะถูกวางที่ด้านข้างหรือระหว่างรางวิ่งของรถไฟ โดยทั่วไปมันมักจะถูกใช้ในระบบขนส่ง

มวลชนหรือระบบรถไฟฟ้าขนส่งความเร็วสูง ส่วนใหญ่รางที่สามจะจ่ายไฟฟ้ากระแสตรง ระบบรถไฟฟ้ามหา

นครกรุงเทพ ใช้ไฟ 750 VDC ระบบรางที่สามของการจ่ายไฟฟ้าโดยทั่วไปไม่มีความเกี่ยวข้องกับระบบรางที่

สามที่ใช้ในการรถไฟ
ระบบรางที่สามหมายถึงการจ่ายพลังงานการฉุดลากไฟฟ้าให้แก่รถไฟโดยการใช้รางเพิ่มอีกหนึ่งราง

(เรียกว่า "รางตัวนำ") ในระบบส่วนใหญ่ รางตัวนำถูกวางอยู่นอกรางคู่แต่บางครั้งก็อยู่ระหว่างรางคู่ รางตัวนำ
ถูกยึดด้วยฉนวนเซรามิกหรือฉนวนก้ามปู โดยทั่วไปแล้วทุกๆ ระยะ 10 ฟุต (3.0 เมตร) หรือกว่านั้น

รายงานการพัฒนาสื่อการเรียนดิจิทัลด้วยระบบ VR AR และ MR เพื่อช่วยพัฒนาทักษะวิศวกรซ่อมบ ารุงระบบราง หน้า | 177
