เนื้อหาโครงสร้างหลักสูตรการฝึกทักษะการพัฒนาคอนเทนต์หลักสูตรฝึกอบรมด้วย VR AR และ MR
ระบบรถไฟฟ้า เป็นระบบรถไฟฟ้าขนาดหนัก (heavy rail transit) ใช้ระบบรถไฟฟ้าที่ผลิตจาก
ประเทศญี่ปุ่น ซึ่งทางด่วนและรถไฟฟ้ากรุงเทพได้เซ็นต์สัญญาว่าจ้าง มารุเบนิ และ โตชิบา เป็นผู้รับผิดชอบใน
การจัดหาขบวนรถไฟฟ้า โดยได้ทำการผลิตจากโรงงาน J-TREC โดยสัญญาดังกล่าวเป็นการสั่งซื้อรถไฟฟ้า 63
ตู้ 21 ขบวน (ต่อพ่วง 3 ตู้ - 1 ขบวนและสามารถเพิ่มได้สูงสุด 6 ตู้ - 1ขบวนในอนาคต) โดยมีความจุประมาณ
320 คนต่อตู้ สามารถรองรับผู้โดยสารได้ไม่น้อยกว่า 50,000 คนต่อชั่วโมงต่อทิศทาง ขนาดราง 1.435 เมตร
(European standard guage) โดยมีรางที่ 3 ขนานไปกับรางวิ่งสำหรับจ่ายกระแสไฟฟ้าให้กับตัวรถ
โครงสร้างทางวิ่ง
เป็นแบบยกระดับ สูงประมาณ 17-19 เมตรจากผิวถนน เพื่อให้สามารถข้ามผ่านสะพานลอยคน
ข้ามถนน สะพานลอยรถยนต์ และสะพานลอยกลับรถได้ มีตอม่ออยู่กลางถนน ระยะห่างตอม่อสูงสุด 40 เมตร
เพื่อลดผลกระทบต่อการจราจรทั้งในระหว่างก่อสร้างและเมื่อก่อสร้างแล้วเสร็จ ตอม่อมีลักษณะโปร่งบาง
สวยงาม ไม่เทอะทะ และไม่ปิดบังอาคารบริเวณริมถนน
ศูนย์ซ่อมบำรุงและศูนย์ควบคุมการเดินรถ
บริเวณต้นทาง สถานีคลองบางไผ่

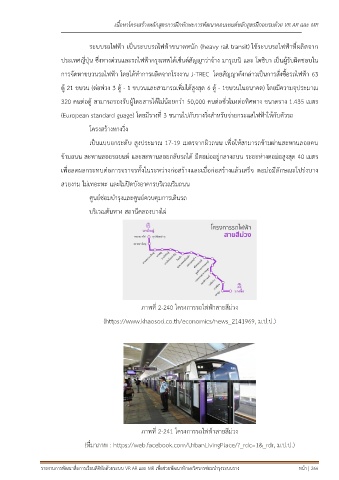

ภาพที่ 2-240 โครงการรถไฟฟ้าสายสีม่วง
(https://www.khaosod.co.th/economics/news_2141969, ม.ป.ป.)
ภาพที่ 2-241 โครงการรถไฟฟ้าสายสีม่วง
(ที่มาภาพ : https://web.facebook.com/UrbanLivingPlace/?_rdc=1&_rdr, ม.ป.ป.)
