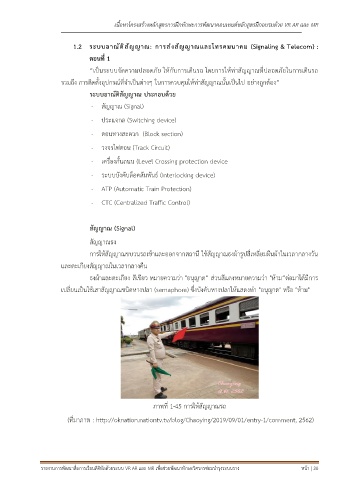

เนื้อหาโครงสร้างหลักสูตรการฝึกทักษะการพัฒนาคอนเทนต์หลักสูตรฝึกอบรมด้วย VR AR และ MR
1.2 ระบบอาณัติสัญญาณ: การส่งสัญญาณและโทรคมนาคม (Signaling & Telecom) :
ตอนที่ 1
“เป็นระบบจัดความปลอดภัย ให้กับการเดินรถ โดยการให้ท่าสัญญาณที่ปลอดภัยในการเดินรถ
รวมถึง การติดตั้งอุปกรณ์ที่จำเป็นต่างๆ ในการควบคุมให้ท่าสัญญาณนั้นเป็นไป อย่างถูกต้อง”
ระบบอาณัติสัญญาณ ประกอบด้วย
- สัญญาณ (Signal)
- ประแจกล (Switching device)
- ตอนทางสะดวก (Block section)
- วงจรไฟตอน (Track Circuit)
- เครื่องกั้นถนน (Level Crossing protection device
- ระบบบังคับล็อคสัมพันธ์ (Interlocking device)
- ATP (Automatic Train Protection)
- CTC (Centralized Traffic Control)
สัญญาณ (Signal)
สัญญาณธง
การให้สัญญาณขบวนรถเข้าและออกจากสถานี ใช้สัญญาณธงผ้ารูปสี่เหลี่ยมผืนผ้าในเวลากลางวัน
และตะเกียงสัญญาณในเวลากลางคืน
ธงผ้าและตะเกียง สีเขียว หมายความว่า "อนุญาต“ ส่วนสีแดงหมายความว่า "ห้าม“ต่อมาได้มีการ
เปลี่ยนเป็นใช้เสาสัญญาณชนิดหางปลา (semaphore) ซึ่งบังคับหางปลาให้แสดงท่า "อนุญาต" หรือ "ห้าม"
ภาพที่ 1-45 การให้สัญญาณรถ
(ที่มาภาพ : http://oknation.nationtv.tv/blog/Chaoying/2019/09/01/entry-1/comment, 2562)
รายงานการพัฒนาสื่อการเรียนดิจิทัลด้วยระบบ VR AR และ MR เพื่อช่วยพัฒนาทักษะวิศวกรซ่อมบ ารุงระบบราง หน้า | 20
