Page 201 - E-MODUL PCD 2

3 2 1 3 2 1
4 P 0 4 P 0
5 6 7 5 6 7

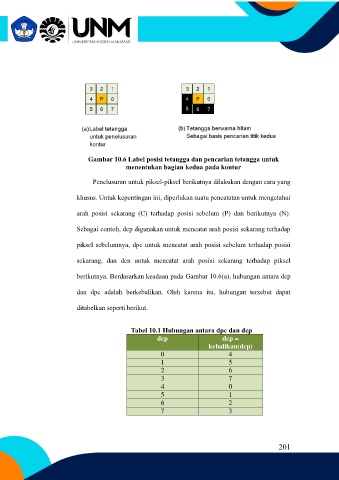

Gambar 10.6 Label posisi tetangga dan pencarian tetangga untuk
menentukan bagian kedua pada kontur

Penelusuran untuk piksel-piksel berikutnya dilakukan dengan cara yang

khusus. Untuk kepentingan ini, diperlukan suatu pencatatan untuk mengetahui

arah posisi sekarang (C) terhadap posisi sebelum (P) dan berikutnya (N).

Sebagai contoh, dcp digunakan untuk mencatat arah posisi sekarang terhadap

piksel sebelumnya, dpc untuk mencatat arah posisi sebelum terhadap posisi

sekarang, dan dcn untuk mencatat arah posisi sekarang terhadap piksel

berikutnya. Berdasarkan keadaan pada Gambar 10.6(a), hubungan antara dcp

dan dpc adalah berkebalikan. Oleh karena itu, hubungan tersebut dapat

ditabelkan seperti berikut.

Tabel 10.1 Hubungan antara dpc dan dcp
dcp dcp =
kebalikan(dcp)
0 4
1 5
2 6
3 7
4 0
5 1
6 2
7 3

201
