Page 27 - Bahan Ajar Fluida Dinamis
P. 27
Nurul Aasiyah
Dr. Budi Astuti, M. Sc.
Venturimeter
Selanjutnya kita akan membahas aplikasi hukum Bernoulli yang lain
yaitu venturimeter. Coba perhatikan gambar di bawah ini!!

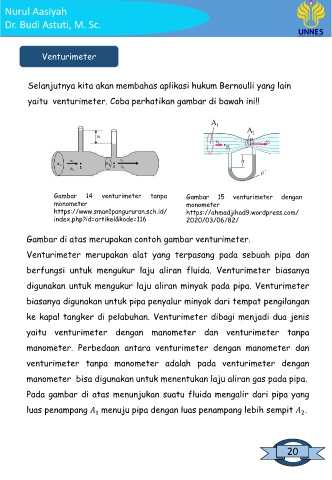

Gambar 14 venturimeter tanpa Gambar 15 venturimeter dengan
monometer monometer
https://www.sman1pangururan.sch.id/ https://ahmadjihad9.wordpress.com/
index.php?id=artikel&kode=116 2020/03/06/82/
Gambar di atas merupakan contoh gambar venturimeter.
Venturimeter merupakan alat yang terpasang pada sebuah pipa dan
berfungsi untuk mengukur laju aliran fluida. Venturimeter biasanya
digunakan untuk mengukur laju aliran minyak pada pipa. Venturimeter
biasanya digunakan untuk pipa penyalur minyak dari tempat pengilangan
ke kapal tangker di pelabuhan. Venturimeter dibagi menjadi dua jenis
yaitu venturimeter dengan manometer dan venturimeter tanpa
manometer. Perbedaan antara venturimeter dengan manometer dan
venturimeter tanpa manometer adalah pada venturimeter dengan
manometer bisa digunakan untuk menentukan laju aliran gas pada pipa.
Pada gambar di atas menunjukan suatu fluida mengalir dari pipa yang
luas penampang menuju pipa dengan luas penampang lebih sempit .
2
1
14 20
