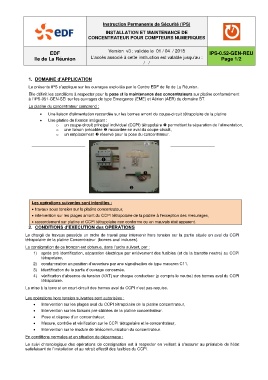

Page 28 - IPS 0.1 à 0.9

Instruction Permanente de Sécurité (IPS)

INSTALLATION ET MAINTENANCE DE
CONCENTRATEUR POUR COMPTEURS NUMERIQUES

Version v3 : validée le 01 / 04 / 2018
EDF IPS-0.52-GEN-REU
Ile de La Réunion L’accès associé à cette instruction est valable jusqu’au : Page 1/2
/ /

1. DOMAINE d’APPLICATION
La présente IPS s’applique sur les ouvrages exploités par le Centre EDF de Ile de La Réunion.

Elle définit les conditions à respecter pour la pose et la maintenance des concentrateurs sur platine conformément
à l’IPS-051-GEN-SEI sur les ouvrages de type Emergence (EME) et Aérien (AER) du domaine BT.
La platine du concentrateur comprend :
 Une liaison d’alimentation raccordée sur les bornes amont du coupe-circuit tétrapolaire de la platine
 Une platine de fixation intégrant :
o un coupe-circuit principal individuel (CCPI) tétrapolaire  permettant la séparation de l’alimentation,
o une liaison précablée  raccordée en aval du coupe-circuit,
o un emplacement  réservé pour la pose du concentrateur.



CCPI




Les opérations suivantes sont interdites :
 travaux sous tension sur la platine concentrateur,
 intervention sur les plages amont du CCPI tétrapolaire de la platine à l’exception des mesurages,
 raccordement sur platine et CCPI tétrapolaire non conforme ou en mauvais état apparent.
2. CONDITIONS d’EXECUTION des OPERATIONS
Le chargé de travaux possède un ordre de travail pour intervenir hors tension sur la partie située en aval du CCPI
tétrapolaire de la platine Concentrateur (bornes aval incluses).
La consignation de ce tronçon est obtenue, dans l’ordre suivant, par :
1) après pré identification, séparation électrique par enlèvement des fusibles (et de la barrette neutre) au CCPI
tétrapolaire,
2) condamnation en position d’ouverture par une signalisation de type macaron C11.
3) identification de la partie d’ouvrage concernée.
4) vérification d’absence de tension (VAT) sur chaque conducteur (y compris le neutre) des bornes aval du CCPI
tétrapolaire.
La mise à la terre et en court-circuit des bornes aval du CCPI n’est pas requise.

Les opérations hors tension suivantes sont autorisées :
 Intervention sur les plages aval du CCPI tétrapolaire de la platine concentrateur,
 Intervention sur les liaisons pré-câblées de la platine concentrateur.
 Pose et dépose d’un concentrateur,
 Mesure, contrôle et vérification sur le CCPI tétrapolaire et le concentrateur,
 Intervention sur le module de télécommunication du concentrateur.
En conditions normales et en situation de dépannage :
Le suivi chronologique des opérations de consignation est à respecter en veillant à s’assurer au préalable de l’état
satisfaisant de l’installation et au retrait effectif des fusibles du CCPI.
