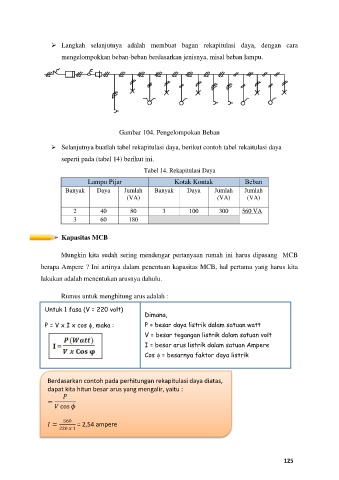

➢ Langkah selanjutnya adalah membuat bagan rekapitulasi daya, dengan cara

mengelompokkan beban-beban berdasarkan jenisnya, misal beban lampu.

Gambar 104. Pengelompokan Beban

➢ Selanjutnya buatlah tabel rekapitulasi daya, berikut contoh tabel rekaitulasi daya

seperti pada (tabel 14) berikut ini.

Tabel 14. Rekapitulasi Daya
Lampu Pijar Kotak Kontak Beban
Banyak Daya Jumlah Banyak Daya Jumlah Jumlah
(VA) (VA) (VA)

2 40 80 3 100 300 560 VA
3 60 180

Kapasitas MCB

Mungkin kita sudah sering mendengar pertanyaan rumah ini harus dipasang MCB

berapa Ampere ? Ini artinya dalam penentuan kapasitas MCB, hal pertama yang harus kita
lakukan adalah menentukan arusnya dahulu.

Rumus untuk menghitung arus adalah :

Untuk 1 fasa (V = 220 volt)
Dimana,
P = V x I x cos ϕ, maka : P = besar daya listrik dalam satuan watt

V = besar tegangan listrik dalam satuan volt
I = besar arus listrik dalam satuan Ampere
Cos ϕ = besarnya faktor daya listrik

Berdasarkan contoh pada perhitungan rekapitulasi daya diatas,

dapat kita hitun besar arus yang mengalir, yaitu :

=
cos

= 560 = 2,54 ampere
220 1

125
