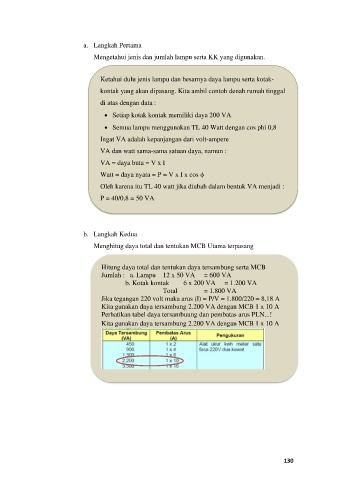

a. Langkah Pertama

Mengetahui jenis dan jumlah lampu serta KK yang digunakan.

Ketahui dulu jenis lampu dan besarnya daya lampu serta kotak-
kontak yang akan dipasang. Kita ambil contoh denah rumah tinggal

di atas dengan data :

• Setiap kotak kontak memiliki daya 200 VA
• Semua lampu menggunakan TL 40 Watt dengan cos phi 0,8

Ingat VA adalah kepanjangan dari volt-ampere
VA dan watt sama-sama satuan daya, namun :

VA = daya buta = V x I
Watt = daya nyata = P = V x I x cos ϕ

Oleh karena itu TL 40 watt jika diubah dalam bentuk VA menjadi :

P = 40/0,8 = 50 VA

b. Langkah Kedua

Menghitug daya total dan tentukan MCB Utama terpasang

Hitung daya total dan tentukan daya tersambung serta MCB
Jumlah : a. Lampu 12 x 50 VA = 600 VA
b. Kotak kontak 6 x 200 VA = 1.200 VA
Total = 1.800 VA
Jika tegangan 220 volt maka arus (I) = P/V = 1.800/220 = 8,18 A
Kita gunakan daya tersambung 2.200 VA dengan MCB 1 x 10 A

Perhatikan tabel daya tersambuung dan pembatas arus PLN...!
Kita gunakan daya tersambung 2.200 VA dengan MCB 1 x 10 A

130
