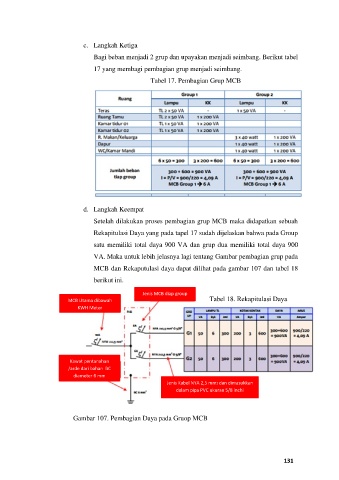

Page 151 - EModul IPL ALIF ALIMIN

c. Langkah Ketiga

Bagi beban menjadi 2 grup dan upayakan menjadi seimbang. Berikut tabel
17 yang membagi pembagian grup menjadi seimbang.

Tabel 17. Pembagian Grup MCB

d. Langkah Keempat

Setelah dilakukan proses pembagian grup MCB maka didapatkan sebuah
Rekapitulasi Daya yang pada tapel 17 sudah dijelaskan bahwa pada Group

satu memiliki total daya 900 VA dan grup dua memiliki total daya 900
VA. Maka untuk lebih jelasnya lagi tentang Gambar pembagian grup pada

MCB dan Rekaputulasi daya dapat dilihat pada gambar 107 dan tabel 18
berikut ini.

Jenis MCB diap group
MCB Utama dibawah Tabel 18. Rekapitulasi Daya
KWH Meter

Kawat pentanahan
/arde dari bahan BC
diameter 6 mm
Jenis Kabel NYA 2,5 mm2 dan dimasukkan
dalam pipa PVC ukuran 5/8 inchi

Gambar 107. Pembagian Daya pada Gruop MCB

131
