P. 186
4. กำรเขียนวงจรแลดเดอร์จำกผังเวลำ
้
ุ
ึ้
ี
พี.ซี. จะเขาใจรหัสคาสั่งควบคมที่เขยนขนจากวงจรแลดเดอร์เมื่อก าหนดผังเวลาการท างาน
ของเครื่องจักรแล้ว ผู้ใช้งานจะต้องแปลงผันเวลานั้นเป็นวงจรแลดเดอร์เสียก่อน จึงจะเขยนโปรแกรมค าสั่งงาน
ี
จากฝั่งเวลาการท างานของเครื่องจักร ก าหนดให้มอเตอร์ M1 ท างานก่อนมอเตอร์ M2 เป็นเวลา 1 นาที
(60 วินาที) อีก 3 นาที (180 นาที) ถัดมาให้มอเตอร์ทั้งสองหยุดท างานพร้อมกัน

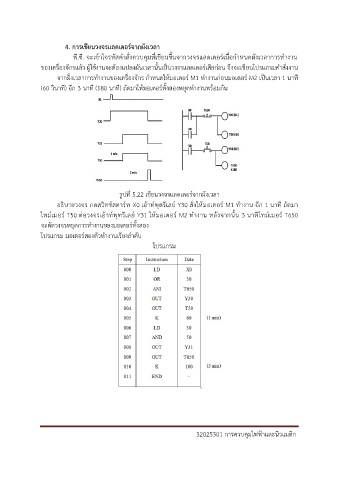

รูปที่ 5.22 เขียนวงจรแลดเดอร์จากผังเวลา
ั
อธบายวงจร กดสวทชสตาร์ท X0 เอ้าท์พุตรีเลย์ Y30 สั่งให้มอเตอร์ M1 ท างาน อีก 1 นาที ถดมา
์
ิ
ิ
ไทม์เมอร์ T50 ต่อวงจรเอ้าท์พุทรีเลย์ Y31 ให้มอเตอร์ M2 ท างาน หลังจากนั้น 3 นาทีไทม์เมอร์ T650
จะตัดวงจรหยุดการท างานของมอเตอร์ทั้งสอง
โปรแกรม มอเตอร์สองตัวท างานเรียงล าดับ
โปรแกรม
32025301 การควบคุมไฟฟ้าและนิวแมติก
