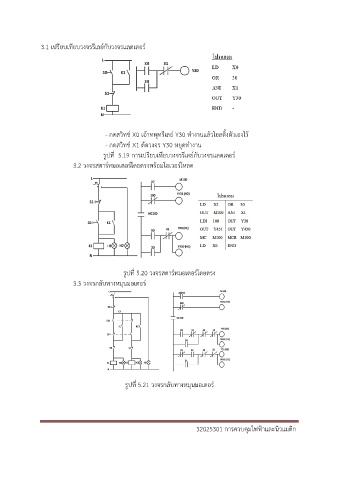

3.1 เปรียบเทียบวงจรรีเลย์กับวงจรแลดเดอร์
- กดสวิทช์ X0 เอ้าทพุทรีเลย์ Y30 ท างานแล้วโฮลติ้งตัวเองไว ้
- กดสวิทช์ X1 ตัดวงจร Y30 หยุดท างาน
รูปที่ 5.19 การเปรียบเทียบวงจรรีเลย์กับวงจรแลดเดอร์
3.2 วงจรสตาร์ทมอเตอร์โดยตรงพร้อมโอเวอร์โหลด
รูปที่ 5.20 วงจรสตาร์ทมอเตอร์โดยตรง
3.3 วงจรกลับทางหมุนมอเตอร์
รูปที่ 5.21 วงจรกลับทางหมุนมอเตอร์
32025301 การควบคุมไฟฟ้าและนิวแมติก
