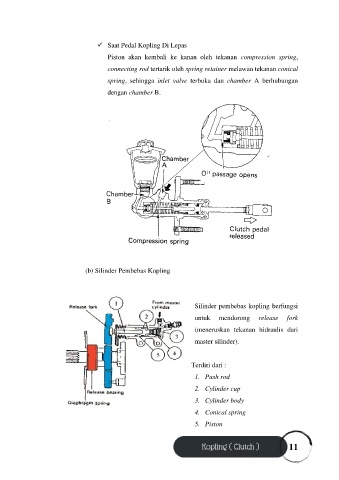

✓ Saat Pedal Kopling Di Lepas
Piston akan kembali ke kanan oleh tekanan compression spring,
connecting rod tertarik oleh spring retainer melawan tekanan conical
spring, sehingga inlet valve terbuka dan chamber A berhubungan
dengan chamber B.
(b) Silinder Pembebas Kopling
Silinder pembebas kopling berfungsi
untuk mendorong release fork
(meneruskan tekanan hidraulis dari
master silinder).
Terdiri dari :
1. Push rod
2. Cylinder cup
3. Cylinder body
4. Conical spring
5. Piston
11
