P. 10

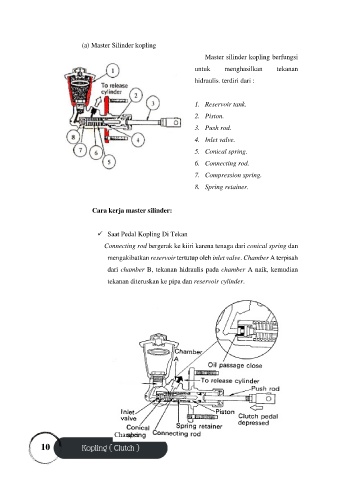

(a) Master Silinder kopling
Master silinder kopling berfungsi
untuk menghasilkan tekanan
hidraulis. terdiri dari :
1. Reservoir tank.
2. Piston.
3. Push rod.
4. Inlet valve.
5. Conical spring.
6. Connecting rod.
7. Compression spring.
8. Spring retainer.
Cara kerja master silinder:
✓ Saat Pedal Kopling Di Tekan
Connecting rod bergerak ke kiiri karena tenaga dari conical spring dan
mengakibatkan reservoir tertutup oleh inlet valve. Chamber A terpisah
dari chamber B, tekanan hidraulis pada chamber A naik, kemudian
tekanan diteruskan ke pipa dan reservoir cylinder.
Chamber
