Page 5 - bahan media fix_Neat
P. 5

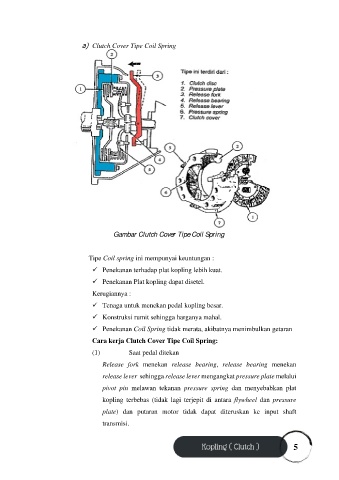

a) Clutch Cover Tipe Coil Spring
Gambar Clutch Cover Tipe Coil Spring
Tipe Coil spring ini mempunyai keuntungan :
✓ Penekanan terhadap plat kopling lebih kuat.
✓ Penekanan Plat kopling dapat disetel.
Kerugiannya :
✓ Tenaga untuk menekan pedal kopling besar.
✓ Konstruksi rumit sehingga harganya mahal.
✓ Penekanan Coil Spring tidak merata, akibatnya menimbulkan getaran
Cara kerja Clutch Cover Tipe Coil Spring:
(1) Saat pedal ditekan
Release fork menekan release bearing, release bearing menekan
release lever sehingga release lever mengangkat pressure plate melalui
pivot pin melawan tekanan pressure spring dan menyebabkan plat
kopling terbebas (tidak lagi terjepit di antara flywheel dan pressure
plate) dan putaran motor tidak dapat diteruskan ke input shaft
transmisi.
5
