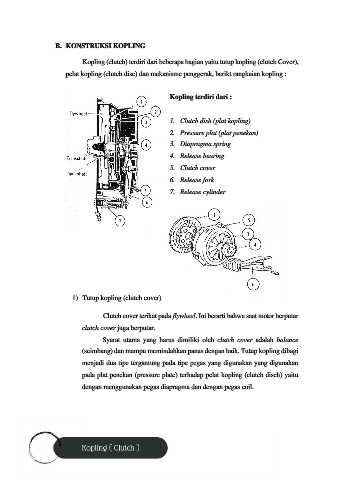

B. KONSTRUKSI KOPLING

Kopling (clutch) terdiri dari beberapa bagian yaitu tutup kopling (clutch Cover),
pelat kopling (clutch disc) dan mekanisme penggerak, berikt rangkaian kopling :

Kopling terdiri dari :

1. Clutch dish (plat kopling)
2. Pressure plat (plat penekan)

3. Diapragma spring
4. Release bearing

5. Clutch cover
6. Release fork

7. Release cylinder

1) Tutup kopling (clutch cover)

Clutch cover terikat pada flywheel. Ini berarti bahwa saat motor berputar

clutch cover juga berputar.

Syarat utama yang harus dimiliki oleh clutch cover adalah balance
(seimbang) dan mampu memindahkan panas dengan baik. Tutup kopling dibagi

menjadi dua tipe tergantung pada tipe pegas yang digunakan yang digunakan
pada plat penekan (pressure plate) terhadap pelat kopling (clutch disch) yaitu

dengan menggunakan pegas diapragma dan dengan pegas coil.
