Instrucciones paso a paso 8 7

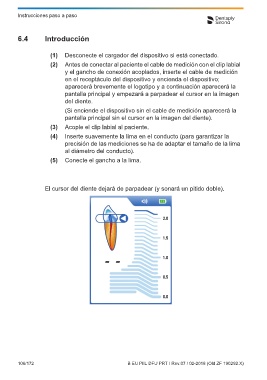

6.4 Introducción
(1) Desconecte el cargador del dispositivo si está conectado.
(2) Antes de conectar al paciente el cable de medición con el clip labial
y el gancho de conexión acoplados, inserte el cable de medición
en el receptáculo del dispositivo y encienda el dispositivo;
aparecerá brevemente el logotipo y a continuación aparecerá la
pantalla principal y empezará a parpadear el cursor en la imagen
del diente.
(Si enciende el dispositivo sin el cable de medición aparecerá la
pantalla principal sin el cursor en la imagen del diente).
(3) Acople el clip labial al paciente.
(4) Inserte suavemente la lima en el conducto (para garantizar la
precisión de las mediciones se ha de adaptar el tamaño de la lima
al diámetro del conducto).
(5) Conecte el gancho a la lima.
El cursor del diente dejará de parpadear (y sonará un pitido doble).
106/172 B EU PIIL DFU PRT / Rev.07 / 02-2018 (Old ZF 190292.X) B EU PIIL DFU PRT / Rev.07 / 02-2018 (Old ZF 190292.X)
Instrucciones paso a paso #
Si parpadea el cursor y no suena nada está fallando la conexión.
Desconecte el cable de medición del paciente y compruebe las
conexiones; limpie la conexión del gancho, humedezca el conducto, si es
necesario, y empiece de nuevo.
No es necesario realizar ningún ajuste más para empezar a medir.
®
En el ProPex II se incluye una función de prueba de conexión para
comprobar los cables:
- Conecte la parte metálica del gancho de conexión al clip labial.
- Debería aparecer un icono de «Prueba de conexión» en la
esquina inferior izquierda de la pantalla, que indica que la conexión es
correcta.
- Si no aparece el icono, debe sustituirse el gancho de conexión o el cable
de medición.
El cable de medición con el clip labial y el gancho de conexión acoplados
constituyen piezas aplicadas del dispositivo.
