Instrucciones paso a paso Instrucciones paso a paso

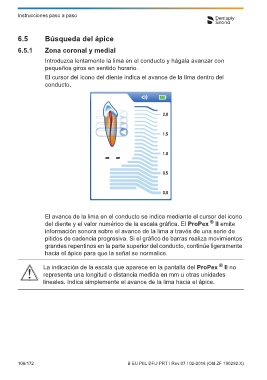

6.5 Búsqueda del ápice 6.3 Sustitución de la batería recargable
6.5.1 Zona coronal y medial El compartimento de la batería se encuentra en la parte inferior del
®
ProPex II y la tapa está sujeta con un tornillo.
Introduzca lentamente la lima en el conducto y hágala avanzar con
pequeños giros en sentido horario. (1) Desatornille el tornillo y retire la tapa del compartimento de la
El cursor del icono del diente indica el avance de la lima dentro del batería.
conducto. (2) Retire la batería y desconecte el cable de la batería del conector.
(3) Inserte el cable de la nueva batería en el conector.
(4) Inserte la batería en el compartimento de la batería.
(5) Cierre el compartimento de la batería y apriete el tornillo para
asegurarlo.

El avance de la lima en el conducto se indica mediante el cursor del icono
®
del diente y el valor numérico de la escala gráfica. El ProPex II emite
información sonora sobre el avance de la lima a través de una serie de
pitidos de cadencia progresiva. Si el gráfico de barras realiza movimientos
grandes repentinos en la parte superior del conducto, continúe ligeramente
hacia el ápice para que la señal se normalice.

®
La indicación de la escala que aparece en la pantalla del ProPex II no
representa una longitud o distancia medida en mm u otras unidades
lineales. Indica simplemente el avance de la lima hacia el ápice.

Utilice únicamente la batería original suministrada por el proveedor.
